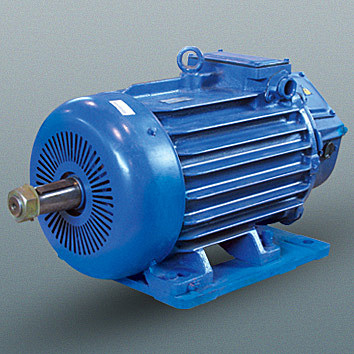

Електродвигуни

Маркування електродвигунів:



АИР	М	160	S	4	БЛ	У	3
1	2	3	4	5	6	7	8

1. Позначення серії:

АИР, А, 4А, 5А, ПЕКЛО, 4АМ – загальнопромислові електродвигуни з прив'язкою потужностей по ГОСТ 51689-2000

АІС, 6А, IMM, RA, AIS – загальнопромислові електродвигуни з прив'язкою потужностей по євростандарту DIN (CENELEC)

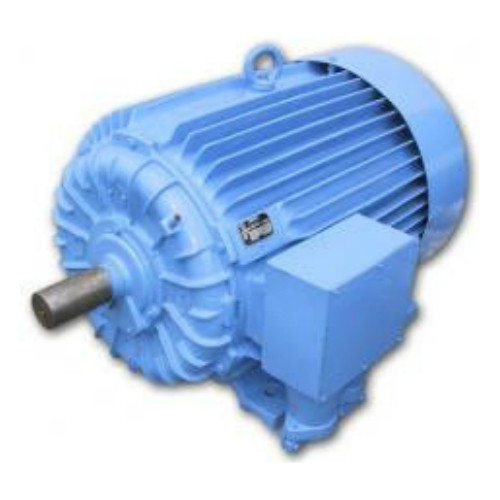

АИМ, АИМЛ, 4ВР, ВА, АВ, ВАО2, 1ВАО, 3В – вибухозахищені електродвигуни

АІУ, ВРП, АВР, 3АВР, ВВ – вибухозахищені рудничні електродвигуни

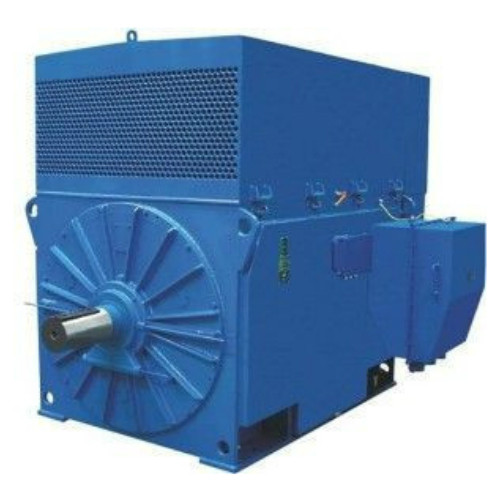

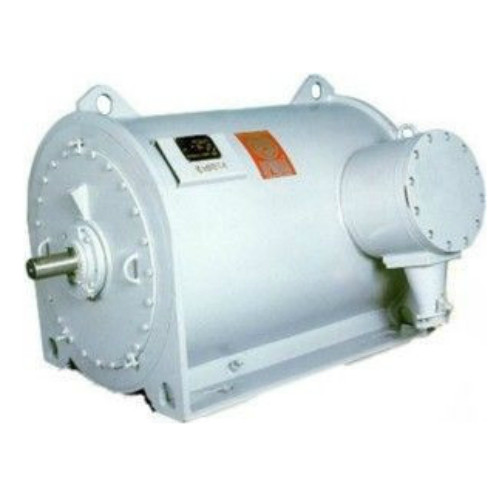

А4, ДАЗО4, АОМ, ДАВШИ, АО4 – високовольтні електродвигуни

2. Ознака модифікації:

М – модернізований двигун (наприклад: АТМ63А2У3)

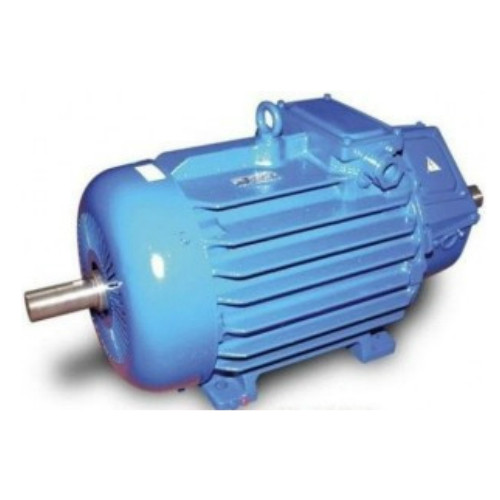

– з фазним ротором (наприклад: 5АНК280A6)

Х – електродвигун в алюмінієвій станині (наприклад: 5АМХ180М2У3)

Е – однофазний електродвигун 220В (наприклад: АЇРЕ80С2У3)

Н – захищеного виконання з самовентиляцією (наприклад: 5АН200М2У3)

Ф – захищеного виконання з примусовим охолодженням

З – з підвищеним ковзанням (наприклад: АЇРЗ180М4У3)

– вбудовуваний (наприклад: АДМУ63В2У3)

Р – електродвигун з підвищеним пусковим моментом (наприклад: АЇРР180Ѕ4У3)

П – для привода вентиляторів у птахівничих господарствах («пташник»)

3. Габарит (висота осі обертання вала над настановної поверхнею) , мм:

50, 56, 63, 71, 80, 90, 100, 112, 132, 160, 180, 200, 225, 250, 280, 315, 355, 400…

4. Установчий розмір або довжина сердечника:

А – варіант довжини осердя

S, M, L – варіант довжини осердя і настановних розмірів по довжині станини

5. Число полюсів:

2 (3000 об/хв); 4 (1500 об/хв); 6 (1000 об/хв); 8 (750 об/хв); 10 (600 об/хв); 12 (500 об/хв)

4/2, 6/4, 8/6, 12/4, 12/6, 6/4/2, 8/6/4 і т. д. – багатошвидкісні електродвигуни

6. Ознака конструктивної модифікації електродвигуна:

Б – вбудований датчик температурної захисту обмотки

Б1 – з датчиками температурної захисту обмотки і підшипникових вузлів

Б2 – з датчиком температурної захисту обмотки і підігрівачем

Е – з вбудованим електромагнітним гальмом (наприклад: АИР80А2ЕУ3)

Е2 – з вбудованим електромагнітним гальмом і ручкою розгальмування

П – з підвищеною точністю за настановними розмірами

З – для приводу моноблочних насосів (наприклад: АИР80А2ЖУ2)

Н – малошумний електродвигун (наприклад: 5АН180Ѕ4/16НЛБУХЛ4)

Л – для приводу ліфтів (наприклад: 5АН180Ѕ4/16НЛБУХЛ4)

З – для приводу нафтових верстатів-качалок (наприклад: АИР180С4ЗНУ1)

Тр – для осьових вентиляторів у системах охолодження трансформаторів

РЗ – для мотор-редукторів

7. Кліматичне виконання (ГОСТ 15150-69)

– електродвигун для макрокліматичних районів з помірним кліматом

УХЛ – для макрокліматичних районів з помірним і холодним кліматом

ХЛ – для макрокліматичних районів з холодним кліматом

Т –- для макрокліматичних районів як з сухим, так і вологим тропічним кліматом

М – для макрокліматичних району з помірно-холодним морським кліматом

Про – для всіх макрокліматичних районів на суші, крім дуже холодного (загальнокліматичне відповідно виконання)

– для всіх макрокліматичних районів на суші і на морі, крім дуже холодного (всеклиматическое виконання)

8. Категорія розміщення (ГОСТ 15150-69)

1 – для експлуатації на відкритому повітрі

2 – для експлуатації під навісом, в наметах, кузовних причепах і т. п.

3 – для експлуатації в приміщеннях без регульованих кліматичних умов

4 – для експлуатації в приміщеннях з штучно регульованими кліматичними умовами

5 – для експлуатації в приміщеннях з підвищеною вологістю (підвали, шахти, трюми і т. п.)



Допустимі значення робочих температур для основних кліматичних виконань



Кліматичне виконання	Категорія розміщення	Значення температури повітря при експлуатації, °С
		Робоче		Граничне робоче
		верхнє	нижнє	верхнє	нижнє
У, ТУ	1, 2, 3	+40	-45	+45	-45
	5	+35	-5	+35	-5
УХЛ	1, 2, 3	+40	-60	+45	-70
	5	+35	-10	+35	-10
Т, ТС	1, 2, 3	+50	-10	+60	-10
	5	+35	+1	+35	+1



Робочі значення вологості повітря для основних кліматичних виконань



Кліматичне виконання	Категорія розміщення	Відносна вологість		Абсолютна вологість, середньорічне значення, г*м-3
		Середньорічне значення	Верхнє значення
У, УХЛ, ХЛ, ТУ	1, 2	75% при 15°С	100% при 25°С	11
	3	75% при 15°С	98% при 25°С	11
	5	90% при 15°С	100% при 25°С	13
Т, ТБ, О, М, ОМ	1, 2, 5	80% при 27°С	100% при 35°С	20



На додаток до основної маркуванні також зазначаються додаткові характеристики:

Монтажне виконання ІМхххх (ГОСТ 2479-79)

Монтажне виконання електродвигуна позначається латинськими літерами IM та чотирма цифрами після них. Також іноді зустрічається позначення за міжнародним стандартом МЭК60034-7 (код I), що включає латинські букви IM, латинську літеру B або V і від 1 до 2 цифр.

Перша цифра – конструктивне виконання

1 – на лапах з підшипниковими щитами

2 – на лапах з підшипниковими щитами і фланцем на одному щиті

3 – без лап з підшипниковими щитами і фланцем на одному щиті

Друга і третя цифра – спосіб монтажу (див. рис. 1)

Четверта цифра – виконання кінця валу

1 – з одним циліндровим кінцем валу

2 – з двома циліндричними кінцями валу

3 – з одним конічним кінцем валу

4 – з двома конічними кінцями валу



Рис. 1. Найбільш поширені виконання електродвигунів за способом монтажу

Показати більше монтажних виконань >>>



IM2181 і IM3681 - монтажні исполенения електродвигунів з малим фланцем, не доступним із зворотного боку.



Ступінь захисту IPxx (ГОСТ 17494-87)

Перша цифра – захист від проникнення твердих тіл:

0 – незахищений електродвигун

1 – захист від твердих тіл діаметром більше 50 мм

2 – захист від твердих тіл діаметром більше 12 мм

3 – захист від твердих тіл діаметром більше 2,5 мм

4 – захист від твердих тіл діаметром більше 1,0 мм

5 – захист від пилу

Друга цифра – захист від проникнення води:

0 – незахищений електродвигун

1 – захист від вертикально капаючої води

2 – захист від падаючих крапель під кутом до 15° до вертикалі

3 – захист від падаючих крапель під кутом до 60° до вертикалі (від дощу)

4 – захист від води, разбрызгиваемой з усіх напрямів

5 – захист від водяних струменів з усіх напрямів

Клас нагрівостійкості ізоляції: електродвигуни, як правило, мають клас нагрівостійкості ізоляції «Я» (температурний індекс 135°З), «F» (температурний індекс 155°С) або «H» (температурний індекс 180°З) за ГОСТ 8865-70.

Клас нагрівостійкості ізоляції відображає максимальну робочу температуру ізоляції обмотки статора або ротора електродвигуна при номінальному навантаженні.

Номінальний режим роботи електродвигуна (для якого наводиться ряд потужностей): визначає допустимі частоту і тривалість включень, а також встановлюється при цих включеннях температурний режим. ГОСТ 183-74 (МЕК 60034-1).

Напруга і частота:

При частоті струму 50 Гц: 380, 660, 220/380, 230/400, 380/660, 400/690 В

При частоті струму 60 Гц: 440, 460, 240/415, 415/720 В

Також можливі інші значення частоти і напруги, виконані під замовлення споживача.

Для напруг зазначених через дріб справедлива схема з'єднання обмотки статора Δ/Y.)



Схема підключення електродвигунів

Номінальні дані наводяться відповідно до ГОСТ 28173-89.

Електродвигуни, розраховані на напругу 220/380В, повинні підключатися при з'єднанні обмоток в «зірку» на лінійне напруга 380В, а при з'єднанні обмоток в «трикутник» на лінійне напруга 220В.

Аналогічно, електродвигуни, розраховані на напругу 380/660В, повинні підключатися при з'єднанні обмоток в «зірку» на лінійне напруга 660В, а при з'єднанні обмоток в «трикутник» на лінійне напруга 380В.

У електродвигунів, розрахованих на напругу 380В, обмотки за замовчуванням з'єднані в «зірку» на лінійне напруга 380В.

Інше підключення обмоток призведе до виходу двигуна з ладу і відмови заводу-виготовлювача від гарантійних зобов'язань по причині наявності «вини споживача».

Електродвигуни, як правило, допускають праве і ліве напрямок обертання. Зміна напрямку обертання здійснюється тільки з стану спокою.
