Електродвигуни 4АМН, АН, АМНУ, 4АН, 4АМНУ, М, МО відкриті асинхронні
Електродвигуни АМН, АН, АМНУ це асинхронні низьковольтні електромашини брискозахищеність виконання, з активним охолодженням. Відрізняються від Електродвигунів АЇР, АМ, А зменшеним габаритом і ступенем захисту (ip23). Широко використовуються в закритих опалювальних приміщеннях, не придатні для роботи під відкритим небом. У нас Ви можете купити електродвигуни АМН, АН, АМНУ, М, МО за вигідною ціною. Так само наша компанія виконає капітальний ремонт, перемотування, відновлення посадочних місць, вибоїв, відновлення вала та ін.
Основні технічні характеристики:
― ступінь захисту IP23 (електродвигун АМН) за ГОСТ17494-87;
― ізоляція класу нагрівостійкості «F» по ГОСТ8865-93;
― за способом монтажу, виконання: IM 1001 по ГОСТ2479-79;
― кліматичного виконання У3 по ГОСТ15150-69.
― режим роботи S1 по ГОСТ183-74.
― спосіб охолоджування 1С01 за ГОСТ20459-87.
Розшифровка умовного позначення ― електродвигун 4АМН 315 M4 У3, 250 кВт, 1500 об/хв:
―"4"― номер модифікації
― "А" ― асинхронний двигун,
― "М" ― модернізований,
― "Н" ― ступінь защиы IP23,
― 315 ― висота осі обертання (габарит),
― M ― установочний розмір по довжині станини,
― 4 ― число полюсів,
― У ― кліматичне виконання,
― 3 ― категорія розміщення.
Електродвигуни 4АМН, АМН, АН, 4АН, АМНУ стандартні типорозміри:
| Потужність, кВт | 3000 об/хв | 1500 об/хв | 1000 об/хв | 750 об/хв | 600 об/хв | |||||
| марка ЕД | вага, кг | марка ЕД | вага, кг | марка ЕД | вага, кг | марка ЕД | вага, кг | марка ЕД | вага, кг | |
| 15 |
|
|
|
|
|
| 4АМН180Ѕ8 | 175 |
|
|
| 18,5 |
|
| 4АМН160Ѕ4 | 115 | 4АМН180Ѕ6 | 165 | 4АМН180М8 | 195 |
|
|
| 22 | 4АМН160Ѕ2 | 110 | 4АМН160М4 | 135 | 4АМН180М6 | 180 | 5АН200М8 | 250 |
|
|
| 30 | 4АМН160М2 | 130 | 4АМН180Ѕ4 | 170 | 5АН200М6 | 240 |
|
|
|
|
| 37 | 4АМН180Ѕ2 | 170 | 4АМН180М4 | 190 | 5АН200L6 | 265 | 5AH225M8 | 335 |
|
|
| 45 | 4АМН180М2 | 185 | 5АН200М4 | 260 | 5AH225M6 | 315 | 5АМН250Ѕ8 | 440 | 5АН280А10 | 784 |
|
|
|
|
|
|
| 5AH250S8 | 410 |
|
| |
| 55 | 5АН200М2 | 250 | 5АН200L4 | 290 | 5АМН250Ѕ6 | 440 | 5АМН250М8 | 470 | 5АН280В10 | 820 |
|
|
|
|
| 5AH225S6 | 410 | 5AH250M8 | 475 |
|
| |
| 75 | 5АН200L2 | 280 | 5AH225M4 | 340 | 5АМН250М6 | 475 | 5АМН280Ѕ8 | 705 | 5АН315А10 | 985 |
| 5АН225МА2 | 340 |
|
| 5AH250M6 | 480 | 5АН280А8 | 743 | 5AHM315MA10 |
| |
| 90 | 5АМН250Ѕ2 | 485 | 5АМН250Ѕ4 | 490 | 5АМН280Ѕ6 | 715 | 5АМН280М8 | 790 | 5АН315В10 | 1060 |
| 5АН225М2 | 340 | 5AH250S4 | 450 | 5АН280А6 | 700 | 5АН280В8 | 789 | 5AHM315MB10 | 1140 | |
| 110 | 5АМН250М2 | 530 | 5АМН250М4 | 540 | 5АМН280М6 | 800 | 5АМН315Ѕ8 | 935 | 5АН355А10 | 1260 |
| 5АН250Ѕ2 | 455 | 5AH250M4 | 500 | 5АН280В6 | 732 | 5АН315А8 | 980 |
|
| |
| 132 | 5АМН280Ѕ2 | 720 | 5АМН280Ѕ4 | 750 | 5АМН315Ѕ6 | 905 | 5АМН315М8 | 1020 | 5АН355В10 | 1340 |
| 5АН250М2 | 500 | 5АН280А4 | 720 | 5АН315А6 | 900 | 5АН315В8 | 1100 |
|
| |
|
|
| 5AH250MB4 | 520 |
|
|
|
|
|
| |
| 160 | 5АМН280М2 | 770 | 5АМН280М4 | 835 | 5АМН315М6 | 1005 | 5АН355А8 | 1340 | 5АН355В10С | 1500 |
| 5АН280А2 | 744 | 5АН280В4 | 764 | 5АН315В6 | 980 | 5AHM315MB8 | 1140 |
|
| |
| 200 | 5АМН315Ѕ2 | 965 | 5АМН315Ѕ4 | 1050 | 5АН355А6 | 1240 | 5АН355В8 | 1460 |
|
|
| 5АН280В2 | 817 | 5АН315А4 | 900 | 5AHM315MB6 | 1050 |
|
|
|
| |
| 250 | 5АМН315М2 | 1105 | 5АМН315М4 | 1145 | 5АН355В6 | 1360 |
|
|
|
|
| 5АН315А2 | 950 | 5АН315В4 | 990 |
|
|
|
|
|
| |
| 315 | 5АН355А2 | 1310 | 5АН355А4 | 1290 |
|
|
|
|
|
|
| 5AHM315MB2 | 1200 |
|
|
|
|
|
|
|
| |
| 400 | 5АН355В2 | 1440 | 5АН355В4 | 1400 |
|
|
|
|
|
|
від 18 000 ₴В наявності Оптом і в роздріб
39 000 ₴В наявності Оптом і в роздріб
Ціну уточнюйтеВ наявності Оптом і в роздріб+380 (66) 939-89-23Відділ з продажу
Ціну уточнюйтеВ наявності Оптом і в роздріб+380 (66) 939-89-23Відділ з продажу
Ціну уточнюйтеВ наявності Оптом і в роздріб+380 (66) 939-89-23Відділ з продажу
Ціну уточнюйтеВ наявності Оптом і в роздріб+380 (66) 939-89-23Відділ з продажу
Ціну уточнюйтеВ наявності Оптом і в роздріб+380 (66) 939-89-23Відділ з продажу
Ціну уточнюйтеВ наявності Оптом і в роздріб+380 (66) 939-89-23Відділ з продажу
Ціну уточнюйтеВ наявності Оптом і в роздріб+380 (66) 939-89-23Відділ з продажу
22 000 ₴В наявності Оптом і в роздріб
Ціну уточнюйтеВ наявності Оптом і в роздріб+380 (66) 939-89-23Відділ з продажу
Ціну уточнюйтеВ наявності Оптом і в роздріб+380 (66) 939-89-23Відділ з продажу
Ціну уточнюйтеВ наявності Оптом і в роздріб+380 (66) 939-89-23Відділ з продажу
Ціну уточнюйтеВ наявності Оптом і в роздріб+380 (66) 939-89-23Відділ з продажу
Ціну уточнюйтеВ наявності Оптом і в роздріб+380 (66) 939-89-23Відділ з продажу
Ціну уточнюйтеВ наявності Оптом і в роздріб+380 (66) 939-89-23Відділ з продажу
Ціну уточнюйтеВ наявності Оптом і в роздріб+380 (66) 939-89-23Відділ з продажу
Ціну уточнюйтеВ наявності Оптом і в роздріб+380 (66) 939-89-23Відділ з продажу
Ціну уточнюйтеВ наявності Оптом і в роздріб+380 (66) 939-89-23Відділ з продажу
Ціну уточнюйтеВ наявності Оптом і в роздріб+380 (66) 939-89-23Відділ з продажу
Ціну уточнюйтеВ наявності Оптом і в роздріб+380 (66) 939-89-23Відділ з продажу
Ціну уточнюйтеВ наявності Оптом і в роздріб+380 (66) 939-89-23Відділ з продажу
Ціну уточнюйтеВ наявності Оптом і в роздріб+380 (66) 939-89-23Відділ з продажу
Ціну уточнюйтеВ наявності Оптом і в роздріб+380 (66) 939-89-23Відділ з продажу

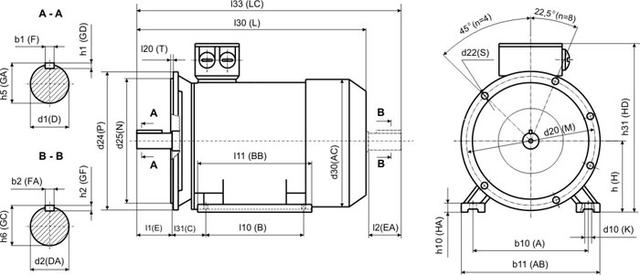

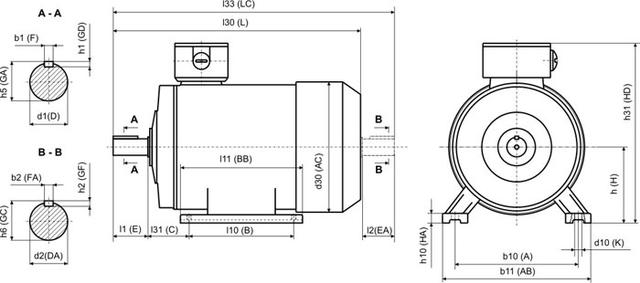

Габаритні, установочні і приєднувальні розміри електродвигунів зниженою висоти
4АМН, АМН, АН, 4АН, АМНУ
| Габарит ЕД | Кількість: | Габаритні розміри | Настановні і приєднувальні розміри, мм | ||||||||||||||||||
| l30 | l33 | h31 | d30 | b10 | l10 | l31 | d1 | d2 | l1 | l2 | b1 | b2 | h5 | h6 | h1 | h2 | h | h10 | d10 | ||
| L | LC | HD | AC | A | B | C | D | DА | E | ЕА | F | FА | GA | GС | GD | GF | H |
| K | ||
| 4АМН 160S | 2 | 558 | 675 | 430 | 340 | 254 | 178 | 108 | 42 | 42 | 110 | 110 | 12 | 12 | 45 | 45 | 8 | 8 | 160 | 18 | 15 |
| 4 | 558 | 675 | 430 | 340 | 254 | 178 | 108 | 48 | 42 | 110 | 110 | 12 | 12 | 51,5 | 45 | 9 | 8 | 160 | 18 | 15 | |
| 4АМН 160M | 2 | 601 | 718 | 430 | 340 | 254 | 210 | 108 | 42 | 42 | 110 | 110 | 14 | 12 | 45 | 45 | 8 | 8 | 160 | 18 | 15 |
| 4 | 601 | 718 | 430 | 340 | 254 | 210 | 108 | 48 | 42 | 110 | 110 | 14 | 12 | 51,5 | 45 | 9 | 8 | 160 | 18 | 15 | |
| 4АМН 180S | 2 | 580 | 695 | 445 | 378 | 279 | 203 | 121 | 48 | 48 | 110 | 110 | 14 | 14 | 51,5 | 51,5 | 9 | 9 | 180 | 20 | 15 |
| 4, 6, 8 | 580 | 695 | 445 | 378 | 279 | 203 | 121 | 55 | 48 | 110 | 110 | 16 | 14 | 59 | 51,5 | 10 | 9 | 180 | 20 | 15 | |
| 4АМН 180M | 2 | 620 | 735 | 445 | 378 | 279 | 241 | 121 | 48 | 48 | 110 | 110 | 14 | 14 | 51,5 | 51,5 | 9 | 9 | 180 | 20 | 15 |
| 4, 6, 8 | 620 | 735 | 445 | 378 | 279 | 241 | 121 | 55 | 48 | 110 | 110 | 16 | 14 | 59 | 51,5 | 10 | 9 | 180 | 20 | 15 | |
| 5АН 200M | 2 | 720 | 835 | 490 | 410 | 318 | 267 | 133 | 55 | 55 | 110 | 110 | 16 | 16 | 59 | 59 | 10 | 10 | 200 | 25 | 19 |
| 4, 6, 8 | 750 | 865 | 490 | 410 | 318 | 267 | 133 | 60 | 55 | 140 | 110 | 18 | 16 | 64 | 59 | 11 | 10 | 200 | 25 | 19 | |
| 5АН 200L | 2 | 750 | 865 | 490 | 410 | 318 | 305 | 133 | 55 | 55 | 110 | 110 | 16 | 16 | 59 | 59 | 10 | 10 | 200 | 25 | 19 |
| 4, 6, 8 | 780 | 895 | 490 | 410 | 318 | 305 | 133 | 60 | 55 | 140 | 110 | 18 | 16 | 64 | 59 | 11 | 10 | 200 | 25 | 19 | |
| 5АН 225M | 2 | 755 | - | 575 | 485 | 356 | 311 | 149 | 55 | - | 110 | - | 16 | - | 59 | - | 10 | - | 225 | 28 | 19 |
| 4, 6, 8 | 785 | - | 575 | 485 | 356 | 311 | 149 | 65 | - | 140 | - | 18 | - | 69 | - | 11 | - | 225 | 28 | 19 | |
| 5АМН 250S | 2 | 935 | 1085 | 630 | 545 | 406 | 311 | 168 | 65 | 65 | 140 | 140 | 18 | 18 | 69 | 69 | 11 | 11 | 250 | 30 | 24 |
| 4, 6, 8 | 935 | 1085 | 630 | 545 | 406 | 311 | 168 | 75 | 70 | 140 | 140 | 20 | 20 | 79,5 | 74,5 | 12 | 12 | 250 | 30 | 24 | |
| 5АМН 250M | 2 | 965 | 1115 | 630 | 545 | 406 | 349 | 168 | 65 | 65 | 140 | 140 | 18 | 18 | 69 | 69 | 11 | 11 | 250 | 30 | 24 |
| 4, 6 | 965 | 1115 | 630 | 545 | 406 | 349 | 168 | 75 | 70 | 140 | 140 | 20 | 20 | 79,5 | 74,5 | 12 | 12 | 250 | 30 | 24 | |
| 8 | 935 | 1085 | 630 | 545 | 406 | 349 | 168 | 75 | 70 | 140 | 140 | 20 | 20 | 79,5 | 74,5 | 12 | 12 | 250 | 30 | 24 | |
| 5АМН 280S | 4, 6, 8 | 1110 | 1260 | 710 | 620 | 457 | 368 | 190 | 80 | 65 | 170 | 140 | 22 | 18 | 85 | 69 | 14 | 11 | 280 | 30 | 24 |
| 5АМН 280M | 2 | 1080 | 1230 | 710 | 620 | 457 | 419 | 190 | 70 | 60 | 140 | 140 | 20 | 18 | 74,5 | 64 | 12 | 11 | 280 | 30 | 24 |
| 4, 6 | 1180 | 1330 | 710 | 620 | 457 | 419 | 190 | 80 | 65 | 170 | 140 | 22 | 18 | 85 | 69 | 14 | 11 | 280 | 30 | 24 | |
| 8 | 1110 | 1260 | 710 | 620 | 457 | 419 | 190 | 80 | 65 | 170 | 140 | 22 | 18 | 85 | 69 | 14 | 11 | 280 | 30 | 24 | |
| 5АН 280А | 2 | 975 | - | 745 | 665 | 457 | 368, 419* | 190 | 70 | - | 140 | - | 20 | - | 74,5 | - | 12 | - | 280 | 25 | 24 |
| 4, 6, 8, 10 | 1005 | - | 745 | 665 | 457 | 190 | 80 | - | 170 | - | 22 | - | 85 | - | 14 | - | 280 | 25 | 24 | ||
| 5АН 280В | 2 | 1035 | - | 745 | 665 | 457 | 190 | 70 | - | 140 | - | 20 | - | 74,5 | - | 12 | - | 280 | 25 | 24 | |
| 4, 6, 8, 10 | 1005 | - | 745 | 665 | 457 | 190 | 80 | - | 170 | - | 22 | - | 85 | - | 14 | - | 280 | 25 | 24 | ||
| 5АМН 315S | 2 | 1160 | 1310 | 815 | 680 | 508 | 406 | 216 | 75 | 65 | 140 | 140 | 20 | 18 | 79,5 | 69 | 12 | 11 | 315 | 40 | 28 |
| 4 | 1290 | 1440 | 815 | 680 | 508 | 406 | 216 | 90 | 65 | 170 | 140 | 25 | 18 | 95 | 69 | 14 | 11 | 315 | 40 | 28 | |
| 6, 8 | 1190 | 1340 | 815 | 680 | 508 | 406 | 216 | 90 | 65 | 170 | 140 | 25 | 18 | 95 | 69 | 14 | 11 | 315 | 40 | 28 | |
| 5АМН 315M | 2 | 1260 | 1410 | 815 | 680 | 508 | 457 | 216 | 75 | 65 | 140 | 140 | 20 | 18 | 79,5 | 69 | 12 | 11 | 315 | 40 | 28 |
| 4 | 1290 | 1440 | 815 | 680 | 508 | 457 | 216 | 90 | 65 | 170 | 140 | 25 | 18 | 95 | 69 | 14 | 11 | 315 | 40 | 28 | |
| 6, 8 | 1190 | 1340 | 815 | 680 | 508 | 457 | 216 | 90 | 65 | 170 | 140 | 25 | 18 | 95 | 69 | 14 | 11 | 315 | 40 | 28 | |
| 5АНМ 315MA,MB | 2 | 1020 | - | 1020 | 730 | 508 | 457 | 216 | 75 | - | 140 | - | 20 | - | 79,5 | - | 12 | - | 315 | 40 | 28 |
| 6, 8, 10 | 1050 | - | 1020 | 730 | 508 | 457 | 216 | 90 | - | 170 | - | 25 | - | 95 | - | 14 | - | 315 | 40 | 28 | |
| 5АН 315А | 2 | 1010 | - | 816 | 740 | 508 | 406, 457* | 216 | 75 | - | 140 | - | 20 | - | 79,5 | - | 12 | - | 315 | 30 | 28 |
| 5АН 315А,В | 4, 6, 8, 10 | 1040 | - | 816 | 740 | 508 | 216 | 90 | - | 170 | - | 25 | - | 95 | - | 14 | - | 315 | 30 | 28 | |
| 5АН 355А,В | 2 | 1135 | - | 900 | 820 | 610 | 500, 560* | 254 | 85 | - | 170 | - | 22 | - | 90 | - | 14 | - | 355 | 35 | 28 |
| 4, 6, 8, 10 | 1175 | - | 900 | 820 | 610 | 254 | 100 | - | 210 | - | 28 | - | 106 | - | 16 | - | 355 | 35 | 28 | ||
