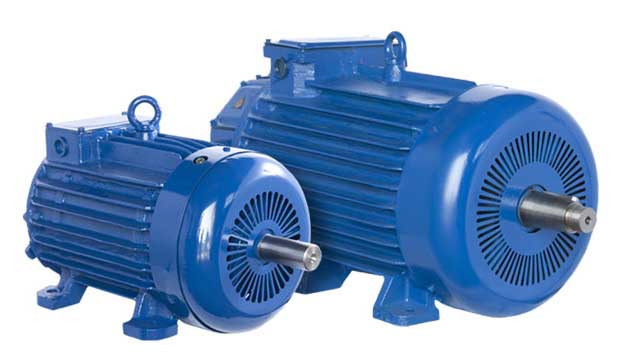

Електродвигун MTKH 412-4/24 (MTKH412-4/24) 30кВт/1420об/хв крановий з короткозамкненим ротором

Електродвигуни МТКН 412-4 і MTKF 412-4 - придбати в офіційного дилера з регіонального складу. Найнижчі оптові ціни, підтримка всіх гарантійних зобов'язань виробника, постійна наявність, доставка. На кранові електродвигуни марки Энерал гарантійний термін 3 роки.

Асинхронні трифазні електродвигуни MTKF 412-4 з короткозамкненим ротором, а також інші аналогічні кранові двигателисерий (MTKH, МТКФ) використовуються для роботи в електроприводах металургійних агрегатів і підйомно-транспортних механізмах всіх видів і поставляються на комплектацію баштових, козлових, портальних, мостових та інших кранів.

Базове виконання — повторно‑короткочасний режим роботи S3 ПВ=40%, з живленням від мережі змінного струму 50 Гц напругою 380В (220/380В). Кліматичне виконання і категорія розміщення У1, ступінь захисту IP54. Виготовляються в чавунному корпусі.



Технічні характеристики двигунів МТКН412-4 (MTKF412-4)



Двигун	Потужність, кВт	Номінальна частота обертання, об/хв	ККД, %	Cos φ	Номінальний струм статора при 220/380В, А	Номінальний крутний момент, Н*м	Ммакс/ Мном	Маса, кг
МТКН 412-4**	30	1420	88,0	0,82	109 / 63	298	2,8	335
MTKH 412-4*	30	1420	87,5	0,85	106 / 61	303	3,3	279

** Наведені значення для електродвигунів марки «ЭНЕРАЛ»

* Для кранових двигунів виробництва «Сібелектромотор»



Габаритні, установочні і приєднувальні розміри двигунів MTKH412-4 (МТКФ 412-4)



Серія	Тип	IM	b1	b10	b11	d1, d2	d5	d10	d20	d22	d24	d25	h	h1	h5	h10	h31	l1, l2	l3	l10	l11	l20	l30	l31	l33
МТКН	412-4**	1003, 1004	16	330	412	65	М42х3	28	-	-	-	-	225	10	-	28	540	140	105	420	529	-	852	165*	995
		2003, 2004	16	330	412	65	М42х3	28	350	8х18	400	300	225	10	-	28	540	140	105	420	529	5	885	165	1027
MTKH	412-4	1003, 1004	16	330	440	65	М42х3	28	-	-	-	-	225	10	-	25	525	140	105	420	510	-	767	165*	910
		2003, 2004	16	330	440	65	М42х3	28	350	8х18	400	300	225	10	-	25	525	140	105	420	510	5	781	165	926

* Електродвигуни, розмір l31 яких позначений *, у виконаннях 1001 та 1003 мають вал з боку вентилятора; інші - з боку щітково-контактного механізму

** Електродвигуни марки ЭНЕРАЛ




Рис. 1 - виконання IM1001 (1002)


Рис. 2 - виконання IM2001 (2002)
