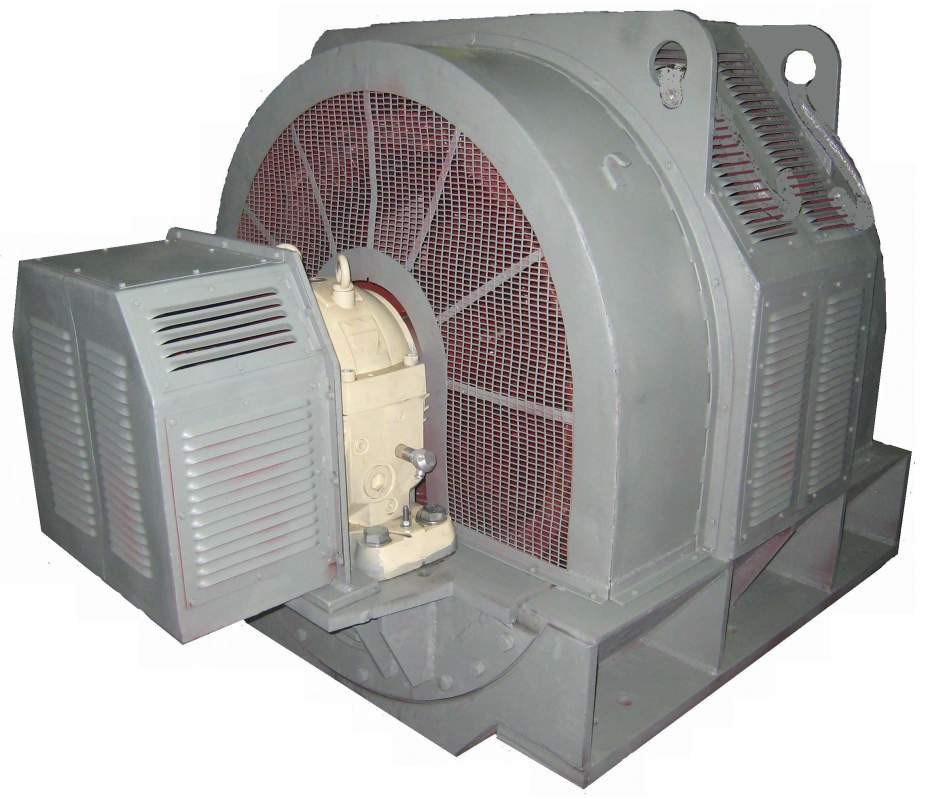

Електродвигун СДП-2 16-36-12 500кВт/500об / хв синхронний 6000В

Загальні відомості з синхронних електродвигунів серій СДН, СДНЗ, СДС, СДСЗ

Електродвигуни серій СДН, СДНЗ, СДС, СДСЗ призначені для приводу механізмів, що не вимагають регулювання частоти обертання, і розраховані для роботи в тривалому режимі S1 від мережі змінного струму частотою 50 Гц або 60 Гц, сosϕ = 0,9 (випереджаюче).

Двигатели изготавливаются на напряжение 6000 В, 10000 В; при поставке на экспорт в страны с умеренным и тропическим климатом двигатели могут изготавливаться на напряжение 6300 В, 6600 В. Возбуждение двигателей от тиристорных возбудителей. По требованию заказчика, на базе вышеуказанных машин, могут быть изготовлены двигатели на другие мощности, напряжение и частоту сети. Двигатели выполняются на подшипниках скольжения с кольцевой и комбинированной смазкой, с одним или двумя концами вала, на лапах. Выводные концы выведены в коробку выводов или в фундаментную яму. Ступінь захисту двигунів СДН, СДС — IP00; СДНЗ, СДСЗ — IP43/IP00.

Загальні відомості з синхронних електродвигунів серії СДП-2, СДНЗ-2

Двигуни СДП-2, СДНЗ-2 призначені для приводу механізмів, що не вимагають регулювання частоти обертання, і розраховані для роботи в тривалому режимі S1 від мережі змінного струму частотою 50 Гц або 60 Гц, сosϕ= 0,9 (випереджаюче).

Двигуни виготовляються на напругу 6000 В; при поставці на експорт у країни з помірним і тропічним кліматом двигуни можуть виготовлятися на напругу 6300 В, 6600 Ст. Збудження двигунів від тиристорних збудників. Двигуни виконуються на підшипниках ковзання з кільцевим змащуванням, з одним кінцем валу, на лапах. Вивідні кінці виведені в коробку висновків. Ступінь захисту двигунів СДП-2 — IP11; СДНЗ-2 — IP43.

Охолодження двигунів:

• зі ступенем захисту IP11 — в режимі самовентиляції;
• зі ступенем захисту IP43 — в режимі примусової вентиляції.


ТЕХНІЧНІ ХАРАКТЕРИСТИКИ ДВИГУНІВ СДН, СДНЗ, СДС, СДСЗ НАПРУГОЮ 6000 В ЧАСТОТОЮ 50 ГЦ

Тип двигуна СДН/СДНЗ, СДС/СДСЗ	Потужність, кВт	Частота обертання, об/хв		Тип двигуна СДН/СДНЗ, СДС/СДСЗ	Потужність, кВт	Частота обертання, об/хв
14-41-6УЗ	800	1000		15-39-10УЗ	1000	600
14-49-6УЗ	1000	1000		15-49-10УЗ	1250	600
14-59-6УЗ	1250	1000		15-64-10УЗ	1600	600
14-46-8УЗ	800	750		15-34-12УЗ	630	500
14-59-8УЗ	1000	750		15-39-12УЗ	800	500
14-41-8УЗ	630	750		15-49-12УЗ	1000	500
14-44-10УЗ	630	600		15-21-16УЗ	315	375
14-56-10УЗ	800	600		15-26-16УЗ	400	375
14-36-12УЗ	400	500		15-34-16УЗ	500	375
14-44-12УЗ	500	500		15-41-16УЗ	630	375
15-39-6УЗ	1600	1000		15-29-20УЗ	315	300
15-49-6УЗ	2000	1000		15-36-20УЗ	400	300
15-64-6УЗ	2500	1000		16-54-10УЗ	2000	600
15-76-6УЗ	3200	1000		16-41-12УЗ	1250	500
15-39-8УЗ	1250	750		16-51-12УЗ	1600	500
15-49-8УЗ	1600	750		16-41-16УЗ	1000	375
15-64-8УЗ	2000	750		СДСЗ-16-81-12УХЛ4	3150	500
				СДСЗ-16-81-12УХЛ4	4000	500

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ ДВИГУНІВ СДН, СДНЗ, СДС, СДСЗ НАПРУГОЮ 10 000 В, ЧАСТОТОЮ 50 ГЦ

Тип двигуна СДН/СДНЗ, СДС/СДСЗ	Потужність, кВт	Частота обертання, об/хв		Тип двигуна СДН/СДНЗ, СДС/СДСЗ	Потужність, кВт	Частота обертання, об/хв
14-49-6УЗ	800	1000		15-64-8УЗ	2000	750
14-59-6УЗ	1000	1000		15-49-10УЗ	1000	600
14-59-8УЗ	630	750		15-64-10УЗ	1250	600
14-59-8УЗ	800	750		15-49-12УЗ	630	500
15-39-6УЗ	1250	1000		16-64-8УЗ	2000	750
15-49-6УЗ	1600	1000		16-54-10УЗ	1600	600
15-64-6УЗ	2000	1000		16-51-12УЗ	1250	500
15-76-6УЗ	2500	1000		16-41-16УЗ	630	375
15-64-8УЗ	1600	750		16-81-12УЗ	3150	500

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ ДВИГУНІВ СДП-2, СДНЗ-2 НАПРУГОЮ 6000 В ЧАСТОТОЮ 50 ГЦ

Тип двигуна СДП-2, СДНЗ-2	Потужність, кВт	Частота обертання, об/хв	ККД, %		Тип двигуна СДП-2, СДНЗ-2	Потужність, кВт	Частота обертання, об/хв	ККД, %
16-31-6УЗ	800	1000	95,3		17-51-10УЗ	1600	600	95,9
16-36-6УЗ	1000	1000	95,5		17-64-10УЗ	2000	600	96,1
16-49-6УЗ	1250	1000	95,9		16-36-12УЗ	500	500	93,7
16-59-6УЗ	1600	1000	96,2		16-44-12УЗ	630	500	94,2
16-74-6УЗ	2000	1000	96,6		17-31-12УЗ	800	500	94,3
16-31-8УЗ	630	750	94,3		17-39-12УЗ	1000	500	94,9
16-36-8УЗ	800	750	94,9		17-49-12УЗ	1250	500	95,3
16-46-8УЗ	1000	750	95,4		17-19-16УЗ	315	375	91,1
16-59-8УЗ	1250	750	95,7		17-21-16УЗ	400	375	91,4
17-44-8УЗ	1600	750	95,9		17-26-16УЗ	500	375	92,9
17-56-8УЗ	2000	750	96,2		17-31-16УЗ	630	375	93,2
17-71-8УЗ	2500	750	96,5		17-41-16УЗ	800	375	94,1
16-36-10УЗ	630	600	94,4		17-26-20УЗ	315	300	91
16-44-10УЗ	800	600	94,9		17-31-20УЗ	400	300	91,7
16-56-10УЗ	1000	600	95,1		17-41-20УЗ	500	300	92,8
17-44-10УЗ	1250	600	95,5
