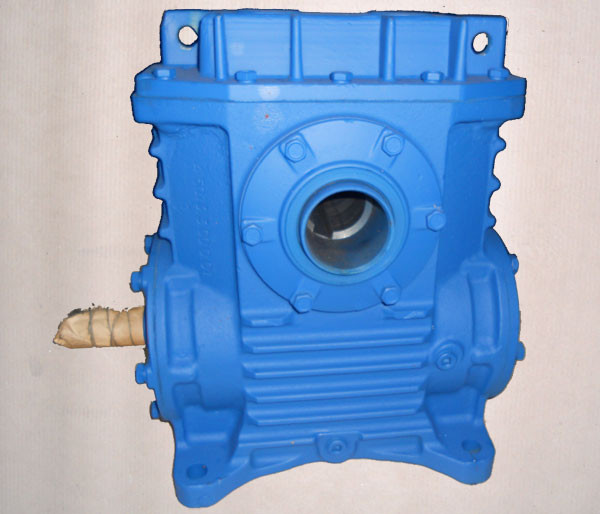

Редутор 1Ч-160-100-56-
- В наявності
- Оптом і в роздріб
Ціну уточнюйте
Мінімальна сума замовлення на сайті — 20000 грн
Замовлення тільки за телефоном
Призначення редуктора 1Ч-160:
Редуктор 1Ч-160 застосовується в наступних умовах:
- Навантаження постійна або змінна, одного напряму чи реверсивна;
- Робота з періодичними зупинками або тривала до 24 годин на добу;
- Обертання валів в будь-яку сторону;
- Частота обертання вхідного вала не більше 1800 об/хв;
- Атмосфера типів I і II по ГОСТ 15150-69 при запиленості повітря не більше 10 мг/м3 і кліматичні виконання У, Т для категорій розміщення 1-3 і кліматичні виконання УХЛ і Про для категорії розміщення 4 ГОСТ 15150-69.
Умовне позначення редукторів 1Ч-160 при замовленні: редуктор 1Ч-160 -32-51-1-1-1-УЗ, означет, що редуктор типу Год з порядковим номером розробки конструкції ― 1, з міжосьовим відстанню 160, номінальним передавальним відношенням 16, варіантом складання 51 по ГОСТ 20373, першим варіантом кріплення редуктора, першим варіантом розташування черв'ячної пари, з першою категорією точності передачі редуктора і кліматичним виконанням У3.
Технічні характеристики редуктора 1Ч 160 червячногоодноступенчатого:
|
Передаточне число, ном. |
8 |
10 |
12,5 |
16 |
20 |
25 |
31,5 |
40 |
50 |
63 |
80 |
100 |
110 |
|
|
Частота обертання вхідного вала,об/хв |
1500 |
|||||||||||||
|
Номінальний крутний момент на вихідному валу, Тном, Н*м |
1860 |
1760 |
1670 |
2190 |
1860 |
1860 |
2460 |
2080 |
1860 |
1760 |
1480 |
1200 |
1100 |
|
|
Підводиться розрахункова потужність, кВт |
37,1 |
28,3 |
21,8 |
22,5 |
15,7 |
12,9 |
14,1 |
9,7 |
7,3 |
5,7 |
3,9 |
3,8 |
3,3 |
|
|
ККД, % |
94 |
93 |
92 |
91 |
89 |
86 |
83 |
80 |
76 |
73 |
71 |
58 |
47 |
|
|
Допустиме радіальне навантаження, Н |
Вхідний вал |
1200 |
1200 |
1200 |
1200 |
1200 |
1200 |
1200 |
1200 |
1200 |
1200 |
1200 |
433 |
395 |
|
Вихідний вал |
12150 |
12150 |
12150 |
12150 |
12150 |
12150 |
12150 |
12150 |
12150 |
12150 |
12150 |
8660 |
8291 |
|
|
Корегований рівень звукової потужності, дБА |
94 |
|||||||||||||
|
Маса, кг не більше |
120 |
|||||||||||||
|
Номінальний крутний момент на вихідному валу дано при повторно-короткочасному режимі ПВ 40% |
||||||||||||||
|
1Ч-160 редуктор черв'ячний одноступінчатий універсальний має наступні габаритні і приєднувальні розміри.
 |
| Варіант складання 52(51,53,56,61,62,63,66), варіант кріплення 1(2), варіант розташування черв'ячної пари 1 |
 |
| Варіант складання 51(52,53,56,61,62,63,66), варіант кріплення 2, варіант розташування черв'ячної пари 1 |
|
Вихідні кінці валів редукторів 1Ч 160
 |
| Варіант виконання кінця тихохідного вала К1, Ц ― позначення при замовленні |
|
 |
| Варіанти виконання кінця швидкохідного вала До, Ц ― позначення при замовленні |
|
 |
| Варіант складання 56Шл Варіант збірки 56 Шп |
 |
| Варіанти складання (розглядати при розташуванні черв'ячної пари ― черв'як під колесом) |
|
1Ч-160 має наступні варіант кріплення:  |
|
У редуктора 1Ч-160 черв'ячні пари можуть розташовуватися в наступних варіантах:  |
| про – віддушина, до – пробка для контролю рівня масла, з – пробка для зливу масла. |
| Основні | |
|---|---|
| Виробник | Гідромаш |
| Країна виробник | Україна |
| Стан | Новий |
| Тип | Редуктор |
| Тип редуктора | Черв'ячний |
- Ціна: Ціну уточнюйте
