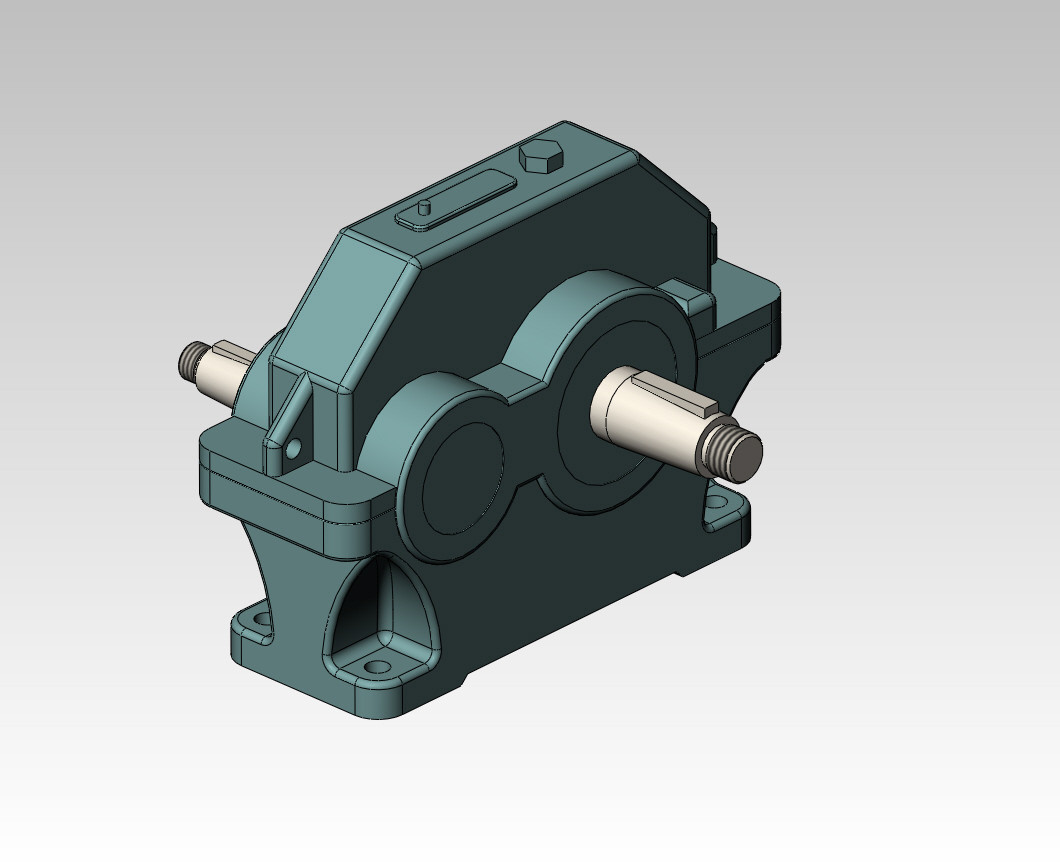

Редуктор 1ЦУ-160-2-32-У2, ЦУ-160-2-32-У2 циліндричний горизонтальний одноступінчатий
Редуктор 1ЦУ-160-2-32-У2, ЦУ-160-2-32-У2 циліндричний горизонтальний одноступінчатий
Ціну уточнюйте
В наявності
+38 044 465-74-02
Отдел продаж
Опис
Характеристики
Інформація для замовлення

Призначення редуктора 1ЦУ-100, редуктора 1ЦУ-160, редуктора 1ЦУ-200, редуктора 1ЦУ-250:

Редуктори циліндричні одноступінчаті вузькі горизонтальні загальномашинобудівного застосування типів 1ЦУ-100, 1ЦУ-160, 1ЦУ-200, 1ЦУ-250 призначені для збільшення крутного моменту та зменшення частоти обертання.

Умови застосування редукторів 1ЦУ:

  • навантаження постійна і змінна одного напрямку і реверсивна;
  • робота тривала або з періодичними зупинками;
  • обертання валів в будь-яку сторону;
  • частота обертання вхідного валу не повинна перевищувати 1500 об/хв.;
  • атмосфера типів I і II по ГОСТ 15150-69 при запиленості повітря не більше 10 мг/.м3;
  • кліматичні виконання У, Т ( для категорії розміщення 1...3 ) і кліматичні виконання УХЛ і Про ( для категорії розміщення 4 ) по ГОСТ 15150-69.

Технічні характеристики редукторів типів 1ЦУ-100, 1ЦУ-160, 1ЦУ-200, 1ЦУ-250.

Тип

Міжосьова

відстань

Номінальна

передаточне число

Номінальний крутний

момент, Нм

Номінальна радіальна навантаження на валу, Н

Маса не більше,

кг

ККД

вх

вих

редуктор 1ЦУ-100

100

2;

2,5;

3,15;

4;

5;

6,3

315

630

2240

27

0,98

редуктор 1ЦУ-160

160

1250

1250

4500

77,5

редуктор 1ЦУ-200

200

2500

2800

6300

135

редуктор 1ЦУ-250

250

5000 (4500* )

4000

9000

210

* для передавальних чисел 5 і 6,3.



Примітки:

  • при роботі в реверсному режимі, тобто при періодичному зміні напрямків навантаження номінальні крутні моменти на вихідному валу , зазначені в таблиці, повинні бути знижені на 30 %;
  • редуктори допускають короткочасні перевантаження, що виникають при пусках і зупинках двигуна, в 2 рази перевищують номінальні навантаження, якщо число циклів навантаження швидкохідного валу за час дії цих перевантажень не перевищить 3·106 протягом усього терміну служби редуктора;
  • номінальні крутні моменти на вихідному валу, зазначені для редукторів 1ЦУ-200 і 1ЦУ-250, передаються при струминному мастилі;
  • номінальна радіальна навантаження на вихідному валу для варіантів складання 13, 23, 33 і на вхідному валу – для 31, 32, 33 повинна бути зменшена у два рази;
  • редуктори збірок 31, 32, 33 виготовляються і поставляються за погодженням з заводом-виробником.



Габаритні і приєднувальні розміри редуктора 1ЦУ-100, редуктора 1ЦУ-160, редуктора 1ЦУ-200, редуктора 1ЦУ-250.



Тип

aw

L

L1

B

H

h

l

l1

l2

l3

H1

A

A1

B1

d

не більше

редуктор типу 1ЦУ 100

100

315

265

140

224

22

132

85

136

155

112

224

95

132

15

редуктор типу 1ЦУ 160

160

475

412

185

335

28

195

136

218

218

170

355

125

175

24

редуктор типу 1ЦУ 200

200

580

500

212

425

36

236

165

230

265

212

437

136

200

24

редуктор типу 1ЦУ 250

250

710

615

265

530

40

290

212

280

315

265

545

185

250

28



Розміри вихідних і вхідних кінців валів 1ЦУ:



Вхідні вали редуктора ЦУ

Тип

d

d1

d2m6

d3

d4

L

l

l1

l2

b

b2

t1

t2

ЦУ-100

25

22,9

-

M16x1,5

45

-

60

42

-

5

-

24,9

-

ЦУ-160

45

40,9

-

M30x2

75

-

110

82

-

12

-

43,9

-

ЦУ-200

55

40,9

-

M30x2

75

-

110

82

-

12

-

43,9

-

ЦУ-250

70

64,7

-

M48x3

100

-

140

105

-

18

-

68,75

-



Вихідні вали

Тип

d

d1

d2m6

d3

d4

L

l

l1

l2

b

b2

t1

t2

ЦУ-100

35

32,1

32

M20x1,5

50

133

80

58

58

6

10

34,6

35

ЦУ-160

55

50,9

50

M36x3

88

190

110

82

82

14

14

54,4

53,5

ЦУ-200

70

64,75

65

M48x3

100

230

140

105

105

18

18

68,75

71

ЦУ-250

90

83,5

85

M64x4

130

275

170

130

130

22

22

88,5

90



Варіанти складання:





Умовне позначення редуктора 1ЦУ-100, редуктора 1ЦУ-160, редуктора 1ЦУ-200, редуктора 1ЦУ-250 при замовленні:

1ЦУ-200-2,5-12-У2, де
1ЦУ – тип;
200 – міжосьова відстань;
2,5 – передаточне число;
12 – варіант складання;
У2 – кліматичне виконання і категорія розміщення.

Основні
Розташування валів редуктораГоризонтальне
Тип редуктора  Циліндричний
  • Ціна: Ціну уточнюйте
