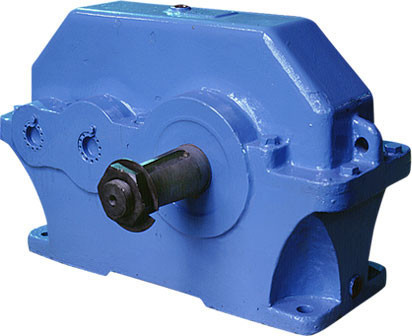

Редуктор 1Ц2У-200-12,5-23Ц-У1 горизонтальний циліндричний двоступінчастий
- В наявності
- Оптом і в роздріб
Ціну уточнюйте
Мінімальна сума замовлення на сайті — 20000 грн
Призначення редукторів 1Ц2У-100, 1Ц2У-125, 1Ц2У-160, 1Ц2У-200, 1Ц2У-250
Редуктори циліндричні двоступінчасті горизонтальні загальномашинобудівного застосування типів 1Ц2У-100 (1Ц2У100), 1Ц2У-125 (1Ц2У125), 1Ц2У-160 (1Ц2У160), 1Ц2У-200 (1Ц2У200), 1Ц2У-250 (1Ц2У250) призначені для збільшення крутного моменту та зменшення частоти обертання.
Варіанти написання: Ц2В, 1Ц2У, редуктор 1Ц2У-100 (Ц2В-100), редуктор 1Ц2У-125 (Ц2В-125), редуктор 1Ц2У-160 (Ц2В-160), редуктор 1Ц2У-200 (Ц2В-200), редуктор 1Ц2У-250 (Ц2В-250).
Умовне позначення двоступінчастого циліндричного редуктора 1Ц2У-250 (1Ц2У250) при замовленні
Редуктор 1Ц2У-250 ― 10 ― 12Ц ― У1, показує, що тип редуктора ― 1Ц2У, міжосьова відстань якого 250, передаточне число редуктора 10, варіант збірки 12Ц, з циліндричним кінцем вихідного валу, а кліматичне виконання ― У1.
Купити і замовити редуктор з каталогу (редуктор горизонтальний 1Ц2У-250 можна за телефонами: (8412) 939-972, (8412) 339-995.
Умови застосування редукторів 1Ц2У-125, 1Ц2У-160, 1Ц2У-200, 1Ц2У-250, 1Ц2У-100:
- навантаження постійна і змінна одного напрямку і реверсивна;
- робота тривала або з періодичними зупинками;
- обертання валів в будь-яку сторону;
- частота обертання вхідного валу не повинна перевищувати 1800 об/хв;
- атмосфера типів I і II по ГОСТ 15150-69 при запиленості повітря не більше 10 мг/.м3;
- кліматичні виконання У, Т ( для категорії розміщення 1...3 ) і кліматичні виконання УХЛ і Про ( для категорії розміщення 4 ) по ГОСТ 15150-69.
Технічні характеристики редукторів 1Ц2У-160 (ц2у160), 1Ц2У-200 (ц2у200), 1Ц2У-250 (ц2у250), 1Ц2У-100 (ц2у100), 1Ц2У-125 (ц2у125)
Параметри |
Типорозмір 1Ц2У |
||||||
1Ц2У 100 |
1Ц2У 125 |
1Ц2У 160 |
1Ц2У 200 |
1Ц2У 250 |
|||
Номінальні передавальні числа |
8; 10; 12,5; 16; 20; 25; 31,5; 40 |
||||||
Ном. крутний момент на вих. валу при тривалій роботі з постійним навантаженням, Нм |
безперервний (Н) ПВ=100% |
315 |
630 |
1250 |
2500 |
5000 |
|
Номінальний крутний момент на вих. валу при роботі редуктора у повторно-короткочасних режимах, Нм |
важкий (Т) ПВ=40% |
315 |
630 |
1600 |
3150 |
6300 |
|
середній (С) ПВ=25% |
2000 |
4000 |
8000 |
||||
легкий (Л) ПВ=15% |
2500 |
5000 |
10000 |
||||
Допускається радіальна консольне навантаження, прикладена в середині посадочної частини валу, Н |
вхідного |
безперервний (Н) ПВ=100% |
500 |
750 |
1000 |
2240 |
3150 |
важкий (Т) ПВ=40% |
1150 |
2500 |
3550 |
||||
середній (С) ПВ=25% |
1280 |
2800 |
4000 |
||||
легкий (Л) ПВ=15% |
1450 |
3150 |
4500 |
||||
вихідного |
безперервний(Н) ПВ=100% |
4500 |
6300 |
9000 |
12500 |
18000 |
|
важкий (Т) ПВ=40% |
10000 |
14000 |
20000 |
||||
середній (С) ПВ=25% |
11200 |
16000 |
22400 |
||||
легкий (Л) ПВ=15% |
12500 |
18000 |
25000 |
||||
ККД, не менше |
0,97 |
||||||
Маса, кг |
з чавунним корпусом |
37 |
55 |
95 |
170 |
310 |
|
з алюмінієвим корпусом |
21 |
31,5 |
57 |
- |
- |
Примітки:
- значення допустимих крутних моментів і радіальних консольних навантажень редукторів 1Ц2У-160, 1Ц2У-200, 1Ц2У-250 з передавальними числами 8, 10, 12,5 при легкому режимі роботи, редукторів 1Ц2У-200 з циліндричним кінцем вихідного вала повинні бути знижена на 20%;
- номінальна радіальна навантаження на вихідному валу для варіантів складання 13, 23, 33 і на вхідному валу – для 31, 32, 33 повинна бути зменшена у два рази;
- при роботі редукторів у реверсивному режимі допускаються крутні моменти на вихідному валу повинні бути знижені на 30%.
Габаритні і приєднувальні розміри редуктора 1Ц2У-200, редуктор 1Ц2У-250, редуктор 1Ц2У-100, редуктор 1Ц2У-125, редуктор 1Ц2У-160
Тип |
аw2 |
aw1 |
L |
L1 |
1 |
11 |
l2 |
l3 |
Н |
H1 |
A |
A1 |
d |
B |
B1 |
h |
|
не більше |
Чавун. корпус |
Алюмін. профілю. корпус |
|||||||||||||||
редуктор 1Ц2У-100 |
100 |
80 |
390 |
325 |
136 |
85 |
136 |
165 |
230 |
112 |
290 |
109 |
15 |
155 |
145 |
- |
20±3 |
редуктор 1Ц2У-125 |
125 |
80 |
446 |
375 |
160 |
106 |
145 |
206 |
272 |
132 |
335 |
<td style="margin: 0px; vertical-align: middle; text-align: center; border: 1px solid rgb(153, 153, 153</tr>
Основні | |
---|---|
Виробник | Гідромаш |
Країна виробник | Україна |
Розташування валів редуктора | Горизонтальне |
Тип редуктора | Циліндричний |
- Ціна: Ціну уточнюйте
