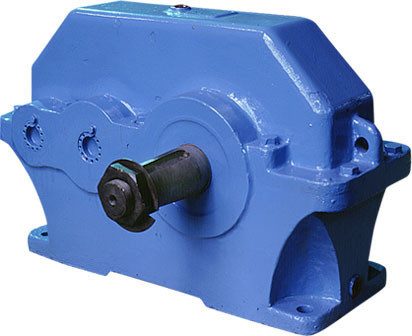

Редуктор 1Ц2У-250-12,5-32Ц-У1 горизонтальний циліндричний двоступінчастий
Редуктор 1Ц2У-250-12,5-32Ц-У1 горизонтальний циліндричний двоступінчастий
Ціну уточнюйте
В наявності
+38 044 465-74-02
Отдел продаж
Опис
Характеристики
Інформація для замовлення

Призначення редукторів 1Ц2У-100, 1Ц2У-125, 1Ц2У-160, 1Ц2У-200, 1Ц2У-250

Редуктори циліндричні двоступінчасті горизонтальні загальномашинобудівного застосування типів 1Ц2У-100 (1Ц2У100), 1Ц2У-125 (1Ц2У125), 1Ц2У-160 (1Ц2У160), 1Ц2У-200 (1Ц2У200), 1Ц2У-250 (1Ц2У250) призначені для збільшення крутного моменту та зменшення частоти обертання.

Варіанти написання: Ц2В, 1Ц2У, редуктор 1Ц2У-100 (Ц2В-100), редуктор 1Ц2У-125 (Ц2В-125), редуктор 1Ц2У-160 (Ц2В-160), редуктор 1Ц2У-200 (Ц2В-200), редуктор 1Ц2У-250 (Ц2В-250).

Умовне позначення двоступінчастого циліндричного редуктора 1Ц2У-250 (1Ц2У250) при замовленні

Редуктор 1Ц2У-250 ― 10 ― 12Ц ― У1, показує, що тип редуктора ― 1Ц2У, міжосьова відстань якого 250, передаточне число редуктора 10, варіант збірки 12Ц, з циліндричним кінцем вихідного валу, а кліматичне виконання ― У1.

Купити і замовити редуктор з каталогу (редуктор горизонтальний 1Ц2У-250 можна за телефонами: (8412) 939-972, (8412) 339-995.

Умови застосування редукторів 1Ц2У-125, 1Ц2У-160, 1Ц2У-200, 1Ц2У-250, 1Ц2У-100:

  • навантаження постійна і змінна одного напрямку і реверсивна;
  • робота тривала або з періодичними зупинками;
  • обертання валів в будь-яку сторону;
  • частота обертання вхідного валу не повинна перевищувати 1800 об/хв;
  • атмосфера типів I і II по ГОСТ 15150-69 при запиленості повітря не більше 10 мг/.м3;
  • кліматичні виконання У, Т ( для категорії розміщення 1...3 ) і кліматичні виконання УХЛ і Про ( для категорії розміщення 4 ) по ГОСТ 15150-69.

Технічні характеристики редукторів 1Ц2У-160 (ц2у160), 1Ц2У-200 (ц2у200), 1Ц2У-250 (ц2у250), 1Ц2У-100 (ц2у100), 1Ц2У-125 (ц2у125)

Параметри

Типорозмір 1Ц2У

1Ц2У 100

1Ц2У 125

1Ц2У 160

1Ц2У 200

1Ц2У 250

Номінальні передавальні числа

8; 10; 12,5; 16; 20; 25; 31,5; 40

Ном. крутний момент на вих. валу

при тривалій роботі з постійним навантаженням,

Нм

безперервний (Н) ПВ=100%

315

630

1250

2500

5000

Номінальний крутний момент

на вих. валу при роботі редуктора

у повторно-короткочасних режимах,

Нм

важкий (Т) ПВ=40%

315

630

1600

3150

6300

середній (С) ПВ=25%

2000

4000

8000

легкий (Л)

ПВ=15%

2500

5000

10000

Допускається радіальна

консольне навантаження,

прикладена в середині

посадочної частини валу,

Н

вхідного

безперервний (Н) ПВ=100%

500

750

1000

2240

3150

важкий (Т) ПВ=40%

1150

2500

3550

середній (С) ПВ=25%

1280

2800

4000

легкий (Л)

ПВ=15%

1450

3150

4500

вихідного

безперервний(Н) ПВ=100%

4500

6300

9000

12500

18000

важкий (Т) ПВ=40%

10000

14000

20000

середній (С) ПВ=25%

11200

16000

22400

легкий (Л)

ПВ=15%

12500

18000

25000

ККД, не менше

0,97

Маса, кг

з чавунним корпусом

37

55

95

170

310

з алюмінієвим корпусом

21

31,5

57

-

-

Примітки:

  • значення допустимих крутних моментів і радіальних консольних навантажень редукторів 1Ц2У-160, 1Ц2У-200, 1Ц2У-250 з передавальними числами 8, 10, 12,5 при легкому режимі роботи, редукторів 1Ц2У-200 з циліндричним кінцем вихідного вала повинні бути знижена на 20%;
  • номінальна радіальна навантаження на вихідному валу для варіантів складання 13, 23, 33 і на вхідному валу – для 31, 32, 33 повинна бути зменшена у два рази;
  • при роботі редукторів у реверсивному режимі допускаються крутні моменти на вихідному валу повинні бути знижені на 30%.













Габаритні і приєднувальні розміри редуктора 1Ц2У-200, редуктор 1Ц2У-250, редуктор 1Ц2У-100, редуктор 1Ц2У-125, редуктор 1Ц2У-160

Габаритні і приєднувальні розміри редуктора 1Ц2У-200, редуктор 1Ц2У-250, редуктор 1Ц2У-100, редуктор 1Ц2У-125, редуктор 1Ц2У-160



Тип

аw2

aw1

L

L1

1

11

l2

l3

Н

H1

A

A1

d

B

B1

h

не більше

Чавун. корпус

Алюмін. профілю. корпус

редуктор 1Ц2У-100

100

80

390

325

136

85

136

165

230

112

290

109

15

155

145

-

20±3

редуктор 1Ц2У-125

125

80

446

375

160

106

145

206

272

132

335

125

19

175

165

-

22±3

редуктор 1Ц2У-160

160

100

557

475

200

135

170

224

345

170

425

140

24

206

195

24±4

28±4

редуктор 1Ц2У-200

200

125

678

580

243

165

212

280

425

212

515

165

24

243

230

30±4

-

редуктор 1Ц2У-250

250

160

829

730

290

212

265

335

530

265

670

218

28

290

280

32±4

-



Розміри вхідних і вихідних кінців валів редукторів 1Ц2У-250, 1Ц2У-100, 1Ц2У-125, 1Ц2У-160, 1Ц2У-200
(можливе виготовлення кінців валів під замовлення).

Розміри вхідних і вихідних кінців валів редукторів 1Ц2У-250, 1Ц2У-100, 1Ц2У-125, 1Ц2У-160, 1Ц2У-200

Тип

Вал

d1

d2

d3

d4,

не більше

l

l1

b

h

t

редуктор 1Ц2У 100

вх

20

18,2

M12x1,25

40

50

36

4

4

2,5

редуктор 1Ц2У 125

20

18,2

M12x1,25

40

50

36

4

4

2,5

редуктор 1Ц2У 160

25

22,9

M16x1,5

45

60

42

5

5

3,0

редуктор 1Ц2У 200

30

27,1

M20x1,5

50

80

58

5

5

3,0

редуктор 1Ц2У 250

40

35,9

M24x2,0

63

110

82

10

8

5,0

редуктор 1Ц2У-100

вих

35

32,10

M20x1,5

50

80

58

6

6

3,5

редуктор 1Ц2У-125

45

40,90

M30x2,0

75

110

82

12

8

5,0

редуктор 1Ц2У-160

55

50,90

M36x3,0

88

110

82

14

9

5,5

редуктор 1Ц2У-200

70

64,75

M48x3,0

100

140

105

18

11

7,0

редуктор 1Ц2У-250

90

83,50

M64x4,0

130

170

130

22

14

9,0



Розміри вихідних кінців валів редукторів 1Ц2У: редуктор 1Ц2У-160, редуктор 1Ц2У-200, редуктор 1Ц2У-250

Тип

m

z

b

L

L1

не менш

k

В

d

d1

редуктор 1Ц2У-160

4

40

20

48

20

19

38

72 F7

95 F7

редуктор 1Ц2У-200

5

40

25

55

32

22

50

80 F7

105 F7

редуктор 1Ц2У-250

4

56

35

63

16

31

50

120 F8

170 F7



-Розміри циліндричних кінців валів редукторів 1Ц2У-100, 1Ц2У-125, 1Ц2У-160, 1Ц2У-200, 1Ц2У-250

Типорозмір редуктора d l t b
Ц2В-100 Швидкохідний вал 18 36 6 20.5
Тихохідний вал 30 58 8 33
Ц2В-125 Швидкохідний вал 18 36 6 20.5
Тихохідний вал 40 82 12 43
Ц2В-160 Швидкохідний вал 22 42 6 24.5
Тихохідний вал 50 105 14 53.5
Ц2В-200 Швидкохідний вал 25 58 8 28
Тихохідний вал 65 105 18 69
Ц2В-250 Швидкохідний вал 35 82 10 38
Тихохідний вал 85 130 22 90
- порожнистих валів

1Ц2У-200

1Ц2У-250

Варіанти складання редукторів 1Ц2У: 1Ц2У-250, 1Ц2У-200, 1Ц2У-160, 1Ц2У-125, 1Ц2У-100
Варіанти складання редукторів 1Ц2У: 1Ц2У-250, 1Ц2У-200, 1Ц2У-160, 1Ц2У-125, 1Ц2У-100

З кінцями валів під муфти,
у вигляді частини зубчастої муфти

З кінцями валів
під муфти

З порожнистим симетричним
вихідним валом
редуктор 1Ц2У-200

С полым несимметричным
выходным валом
редуктора 1Ц2У-250

 Примечания по сборкам типоразмеров 1Ц2У:

  • Редукторы 1Ц2У-100, 1Ц2У-125 с вариантами сборки 16, 26, 36, а также с концами валов в виде части зубчатой муфты не изготавливаются;
  • Редукторы 1Ц2У-160 с вариантами сборки 16, 26, 36 не изготавливаются;
  • Редукторы 1Ц2У-160, 1Ц2У-200, 1Ц2У-250 с выходным валом в виде части зубчатой муфты изготавливаются по вариантам сборок 11, 12, 21, 22, 31, 32;
  • Редукторы 1Ц2У-250 с несимметричным выходным полым валом изготавливаются по вариантам сборок 11П, 12П, 21П, 22П, 31П,32П;
  • Редукторы 1Ц2У-200 с цилиндрическим концом выходного вала изготавливаются по вариантам сборок 11, 22, 31, 32, а с симметричным полым выходным валом ― по вариантам сборок 16, 26, 36.



Условное обозначение редукторов 1Ц2У (редуктора 1Ц2У-100, редуктора 1Ц2У-125, редуктора 1Ц2У-160, редуктора 1Ц2У-200 и редуктора 1Ц2У-250):

Редуктор 1Ц2У-250-10-12Ц-У1, де
1Ц2У – тип,
250 – міжосьова відстань,
10 – передаточне число,
12Ц – варіант збірки,
Ц – циліндричний кінець вихідного валу (П - порожнистий вихідний вал, М – кінець вихідного вала у вигляді частини зубчастої муфти)
У1 – кліматичне виконання і категорія розміщення.

Основні
Тип редуктора  Цилиндрический
Розташування валів редуктораГоризонтальное
