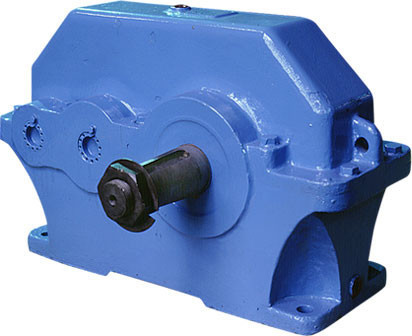

Редуктор 1Ц2У-160-20-36Ц-У1 горизонтальний циліндричний двоступінчастий

  • В наявності
  • Оптом і в роздріб

Ціну уточнюйте

Мінімальна сума замовлення на сайті — 20000 грн

+380 (73) 891-75-31
Відділ з продажу

Замовлення тільки за телефоном

Законом не передбачено повернення та обмін даного товару належної якості
Редуктор 1Ц2У-160-20-36Ц-У1 горизонтальний циліндричний двоступінчастий
Редуктор 1Ц2У-160-20-36Ц-У1 горизонтальний циліндричний двоступінчастий
Ціну уточнюйте
В наявності
+380 (73) 891-75-31
Відділ з продажу
Опис
Характеристики
Інформація для замовлення

Призначення редукторів 1Ц2У-100, 1Ц2У-125, 1Ц2У-160, 1Ц2У-200, 1Ц2У-250

Редуктори циліндричні двоступінчасті горизонтальні загальномашинобудівного застосування типів 1Ц2У-100 (1Ц2У100), 1Ц2У-125 (1Ц2У125), 1Ц2У-160 (1Ц2У160), 1Ц2У-200 (1Ц2У200), 1Ц2У-250 (1Ц2У250) призначені для збільшення крутного моменту та зменшення частоти обертання.

Варіанти написання: Ц2В, 1Ц2У, редуктор 1Ц2У-100 (Ц2В-100), редуктор 1Ц2У-125 (Ц2В-125), редуктор 1Ц2У-160 (Ц2В-160), редуктор 1Ц2У-200 (Ц2В-200), редуктор 1Ц2У-250 (Ц2В-250).

Умовне позначення двоступінчастого циліндричного редуктора 1Ц2У-250 (1Ц2У250) при замовленні

Редуктор 1Ц2У-250 ― 10 ― 12Ц ― У1, показує, що тип редуктора ― 1Ц2У, міжосьова відстань якого 250, передаточне число редуктора 10, варіант збірки 12Ц, з циліндричним кінцем вихідного валу, а кліматичне виконання ― У1.

Купити і замовити редуктор з каталогу (редуктор горизонтальний 1Ц2У-250 можна за телефонами: (8412) 939-972, (8412) 339-995.

Умови застосування редукторів 1Ц2У-125, 1Ц2У-160, 1Ц2У-200, 1Ц2У-250, 1Ц2У-100:

  • навантаження постійна і змінна одного напрямку і реверсивна;
  • робота тривала або з періодичними зупинками;
  • обертання валів в будь-яку сторону;
  • частота обертання вхідного валу не повинна перевищувати 1800 об/хв;
  • атмосфера типів I і II по ГОСТ 15150-69 при запиленості повітря не більше 10 мг/.м3;
  • кліматичні виконання У, Т ( для категорії розміщення 1...3 ) і кліматичні виконання УХЛ і Про ( для категорії розміщення 4 ) по ГОСТ 15150-69.

Технічні характеристики редукторів 1Ц2У-160 (ц2у160), 1Ц2У-200 (ц2у200), 1Ц2У-250 (ц2у250), 1Ц2У-100 (ц2у100), 1Ц2У-125 (ц2у125)

Параметри

Типорозмір 1Ц2У

1Ц2У 100

1Ц2У 125

1Ц2У 160

1Ц2У 200

1Ц2У 250

Номінальні передавальні числа

8; 10; 12,5; 16; 20; 25; 31,5; 40

Ном. крутний момент на вих. валу

при тривалій роботі з постійним навантаженням,

Нм

безперервний (Н) ПВ=100%

315

630

1250

2500

5000

Номінальний крутний момент

на вих. валу при роботі редуктора

у повторно-короткочасних режимах,

Нм

важкий (Т) ПВ=40%

315

630

1600

3150

6300

середній (С) ПВ=25%

2000

4000

8000

легкий (Л)

ПВ=15%

2500

5000

10000

Допускається радіальна

консольне навантаження,

прикладена в середині

посадочної частини валу,

Н

вхідного

безперервний (Н) ПВ=100%

500

750

1000

2240

3150

важкий (Т) ПВ=40%

1150

2500

3550

середній (С) ПВ=25%

1280

2800

4000

легкий (Л)

ПВ=15%

1450

3150

4500

вихідного

безперервний(Н) ПВ=100%

4500

6300

9000

12500

18000

важкий (Т) ПВ=40%

10000

14000

20000

середній (С) ПВ=25%

11200

16000

22400

легкий (Л)

ПВ=15%

12500

18000

25000

ККД, не менше

0,97

Маса, кг

з чавунним корпусом

37

55

95

170

310

з алюмінієвим корпусом

21

31,5

57

-

-

Примітки:

  • значення допустимих крутних моментів і радіальних консольних навантажень редукторів 1Ц2У-160, 1Ц2У-200, 1Ц2У-250 з передавальними числами 8, 10, 12,5 при легкому режимі роботи, редукторів 1Ц2У-200 з циліндричним кінцем вихідного вала повинні бути знижена на 20%;
  • номінальна радіальна навантаження на вихідному валу для варіантів складання 13, 23, 33 і на вхідному валу – для 31, 32, 33 повинна бути зменшена у два рази;
  • при роботі редукторів у реверсивному режимі допускаються крутні моменти на вихідному валу повинні бути знижені на 30%.













Габаритні і приєднувальні розміри редуктора 1Ц2У-200, редуктор 1Ц2У-250, редуктор 1Ц2У-100, редуктор 1Ц2У-125, редуктор 1Ц2У-160

Габаритні і приєднувальні розміри редуктора 1Ц2У-200, редуктор 1Ц2У-250, редуктор 1Ц2У-100, редуктор 1Ц2У-125, редуктор 1Ц2У-160



<td style="margin: 0px; vertical-align: middle; text-align: center; border: 1px solid rgb(153, 153, 153</tr>

Тип

аw2

aw1

L

L1

1

11

l2

l3

Н

H1

A

A1

d

B

B1

h

не більше

Чавун. корпус

Алюмін. профілю. корпус

редуктор 1Ц2У-100

100

80

390

325

136

85

136

165

230

112

290

109

15

155

145

-

20±3

редуктор 1Ц2У-125

125

80

446

375

160

106

145

206

272

132

335

Основні
ВиробникГідромаш
Країна виробникУкраїна
Розташування валів редуктораГоризонтальне
Тип редуктораЦиліндричний
