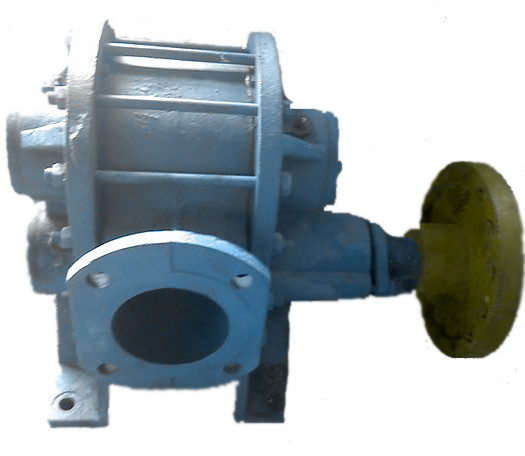

Насос П6-ППВ (НШ 100-5) шестерный

Насос П6-ППВ ( НШ 100-5) шестерний для перекачування рідин в'язкістю > 20 сст і 300 спз бітуму,патоки з продуктивністю 30 м3/год.

Продуктивність по патоці, м3/год – 30.
Тиск, Мпа – 0,5.
Динамічна в'язкість патоки 0,14 — 12.

Насос шестерневий марки П6-ППВ призначений для перекачування патоки в'язкістю від 0,14—12 Па*с на підприємствах цукрової промисловості, також може використовуватися для перекачування будь-яких інших в'язких рідин в харчовій, хімічній та інших галузях промисловості.

Конструкція насоса П6-ППВ
Насос шестерневий марки П6-ППВ складається з насоса, одноступінчатого циліндричного редуктора, двох муфт, електродвигуна, які монтуються на загальній зварної плиті. Насос складається із сталевого корпусу зі всмоктувальним і нагнітальним патрубками, однієї пари робочих шестерень і двох чавунних кришок із запресованими в них підшипниками ковзання Сталевий корпус, затиснутий між двома чавунними кришками за допомогою шпильок, є камерою насоса.
Рабочие шестерни, выполненные из низколегированной стали, насажены на параллельные валы и приводятся во вращение от электродвигателя через одноступенчатый цилиндрический редуктор. Валы насоса вращаются на подшипниках скольжжения.В месте выхода ведущего вала из корпуса насоса имеется сальник с мягкой набивкой

Принцип работы прост и заключается в том, что при вращении жидкость, заполняющая впадины шестерен, перемещается вдоль внутренней стенки корпуса насоса до того момента, пока не произойдет сцепление зубьев. Вследствие
этого начинается выталкивание жидкости под давлением в напорный патрубок.

Технічна характеристика
1. Продуктивність, м3/год 30
2. Тиск, МПа (ат.) 0,5 (5)
3. Частота обертання робочих шестерень, с-1 (об/хв) 7,8 (465)
4. К. П. Д., % 54
5. Внутрішній діаметр всмоктуючого і нагнітального патрубків, мм 100
6. Привід насоса:
-електродвигун МО160Ѕ4
- потужність, кВт 15
- частота обертання вала електродвигуна, С-1 (об/хв) 24,3 (1460)
7. Привід здійснюється через редуктор циліндричний одноступінчатий і=3,15
8. Маса насоса, кг, не більше 150
