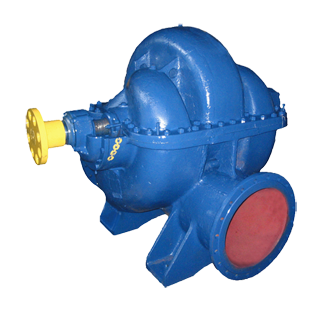

Насос Д 3200-75, Д 3200-75-2, 20НДС

Опис Д 3200-75, Д 3200-75-2, 20НДС

Насоси Д 3200-75 відцентрові двостороннього входу - з горизонтальним розташуванням валу одноступінчаті призначені для перекачування води і схожих рідин по в'язкості і хімічно активних рідин з (водневий показник рН від 4 до 12) з температурою до 85°С . нафтопродуктів і продуктів її переробки з кінематичною в'язкістю до 10 - 4 м2/с і рідин із вмістом механічних домішок не більше 1% і з розміром твердих часток не більше 2 мм Насоси типу Д3200-75 володіють високим числом ККД і володіють високою усмоктуваністю. Проточна частина в насосах виконана з чавуну, ротор виконаний з прокату сталі і чавунного робочого колеса. Насосні агрегати типу Д використовують для промислового, сільського та міського водопостачання для поливальних установок, і осушення полів. Насоси Д, 1Д, 2Д, можуть використовуватися для подачі Q = 40 - 1900 л/с і напору Н= 15 - 100 м, потужність двигуна цих насосів становить N= 15 - 2000 кВт.
Насоси великої потужності виготовляються за попередніми замовленнями.

Пристрій і характеристики Д 3200-75, Д 3200-75-2, 20НДС

Горизонтальний відцентровий Насос двухсторонего входу з одним або двома кінцями валу. Його номінальні характеристики Q=3200м3/год h=75м.в.ст. при потужності електропривода 1000кВт. Високий ККД, моторесурс. Діапазон характеристик насосних агрегатів змінюється в залежності від оборотів привода. Привід насоса - електродвигуни синхронного і асинхронного типів. Насос і двигун з'єднуються за допомогою пружної втулочно-пальцевої муфти. Насос відцентровий, горизонтальний, одноступінчатий, спірального типу, з двостороннім підведенням рідини до робочого колеса. Напрям обертання ротора - проти годинникової стрілки, якщо дивитися з боку електродвигуна, допускається виготовлення агрегату з напрямком обертання за годинниковою стрілкою, що обмовляється при замовленні насоса. Корпус насоса спірального типу з двох частин з горизонтальним роз'ємом по осі насоса. Всмоктуючий і напірний патрубки розташовані в нижній частині корпусу, що дозволяє проводити розбирання і огляд насоса без від'єднання трубопроводу. Опорами ротора служать підшипники кочення з консистентним мастилом. Сальникове ущільнення валу. Матеріал основних деталей насоса - сірий чавун, матеріал валу - вуглецева сталь.

ТЕХНІЧНА ХАРАКТЕРИСТИКА Д 3200-75, Д 3200-75-2, 20НДС

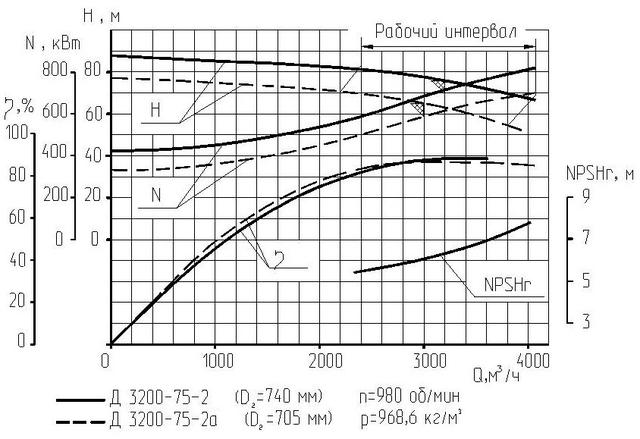

ГІДРАВЛІЧНА ХАРАКТЕРИСТИКА Д 3200-75, Д 3200-75-2, 20НДС, n=980 об/хв

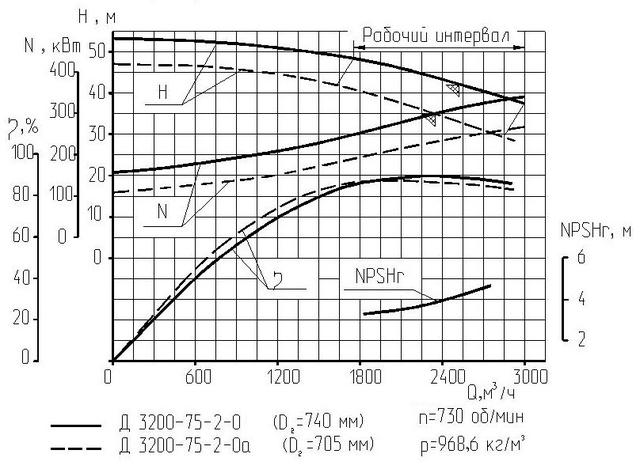

ГІДРАВЛІЧНА ХАРАКТЕРИСТИКА Д 3200-75, Д 3200-75-2, 20НДС, n=730 об/хв

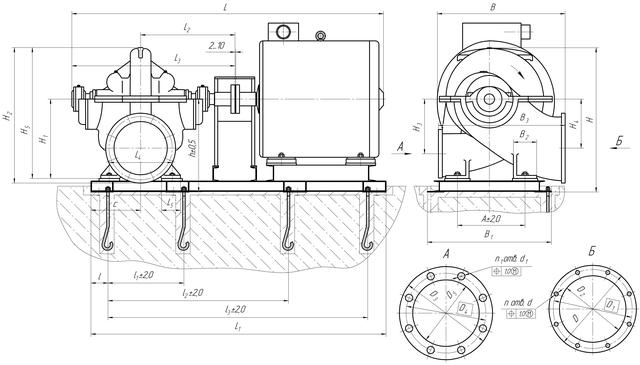

Габаритні розміри Д 3200-75, Д 3200-75-2, 20НДС

ЗАСТОСУВАННЯ Д 3200-75, Д 3200-75-2, 20НДС

• в системах гарячого і холодного водопостачання/теплопостачання
• у системах водозаборів
• для подачі пластової рідини на нафтових родовищах
• для подачі морської води в системах пожежогасіння морських портових споруд
• для перекачування води з домішкою нафтопродуктів на нафтовидобувних і нафтопереробних підприємствах
• у хімічній промисловості для перекачування рідин схожих за своїми властивостями з водою
• для перекачивания технической воды на объектах теплоэнергетики, включая АЭС
• в металлургической промышленности в системах охлаждения
• в системах пожаротушения промышленных и гражданских объектов, в т. ч. в установках с дизельным приводом

ОСОБЕННОСТИ/ПРЕИМУЩЕСТВА Д 3200-75, Д 3200-75-2, 20НДС

• различные исполнения по материалам проточной части позволяют использовать насосы в различных областях промышленности и использоваться как для перекачивания воды, так и для перекачивания морской воды, пластовой воды и химически активных нетоксичных жидкостей;
• различные исполнения по диаметру рабочих колес, в том числе по требованию Заказчика, позволяет оптимально подобрать параметры насоса в зависимости от требуемых характеристик на месте эксплуатации;
• применение рабочего колеса двухстороннего входа позволяет уравновесить осевые силы и снизить нагрузки на подшипники;
• исполнение проточной части на высоконапорных насосах в виде двойной спирали позволяет снизить радиальные нагрузки на ротор при работе насоса на неноминальных режимах;
• наявність горизонтального роз'єму корпусу насоса і кришки насоса дозволяє проводити ремонт на місці експлуатації без демонтажу трубопроводів;
