Насос СМ 200-150-315, СМ200-125-315

Насос СМ 200-150-315

Фекальний, стічно-массный, відцентровий, консольний, горизонтальний насос може комплектуватися електродвигунами з різною частотою обертання. СМ 200-150-315/4 - 1500об/хв, СМ 200-150-315/6 на 1000об/хв. Цифра в кінці означає кількість полюсів електродвигуна.

Умовне позначення

Приклад: СМ 200-150-315/4б

СМ - Стічно-массный насос
200 - діаметр патрубка для входу в мм
150 -діаметр патрубка виходу в мм
315 - умовний діаметр робочого колеса, мм
4 - кількість полюсів електродвигуна, 3000 об.хв.
б - проточка робочого колеса

Технічні характеристики насоса СМ 200-150-315

СМ 200-150-315/4	СМ 200-150-315/6
Подача: 400 м3/год	Подача: 200 м3/год
Напір: 32 м	Напір: 14 м
Потужність: 75 кВт	Потужність: 18,5 кВт
ККД: 72%	ККД: 68%
Кавітаційний запас: 5 м	Кавітаційний запас: 3 м
Маса насоса: 274 кг	Маса насоса: 274 кг
Маса агрегату: 1050 кг	Маса агрегату: 690 кг
Габаритний розмір агрегату: 2030*800*830	Габаритний розмір агрегату: 1800*800*830

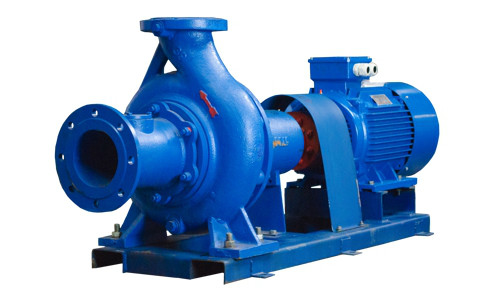

Насосний агрегат СМ 200-150-315

Насосні агрегати на базі насоса СМ 200-150-315 комплектуються загальнопромисловим і вибухозахищеними електродвигунами, за бажанням замовника. Агрегати складаються з насоса, електродвигуна, рами/станини, муфти, захисту, регулювальних болтів. Рама може бути виготовлена по кресленнях Замовника. Далі наведено номінальні потужності електродвигунів до агрегатів:

СМ 200-150-315/6 - 18,5 кВт , СМ 200-150-315/6а - 15кВт, СМ 200-150-315/6б 11кВт
СМ 200-150-315/4 - 75кВт, СМ 200-150-315/4а - 55кВт , СМ 200-150-315/4б 55кВт

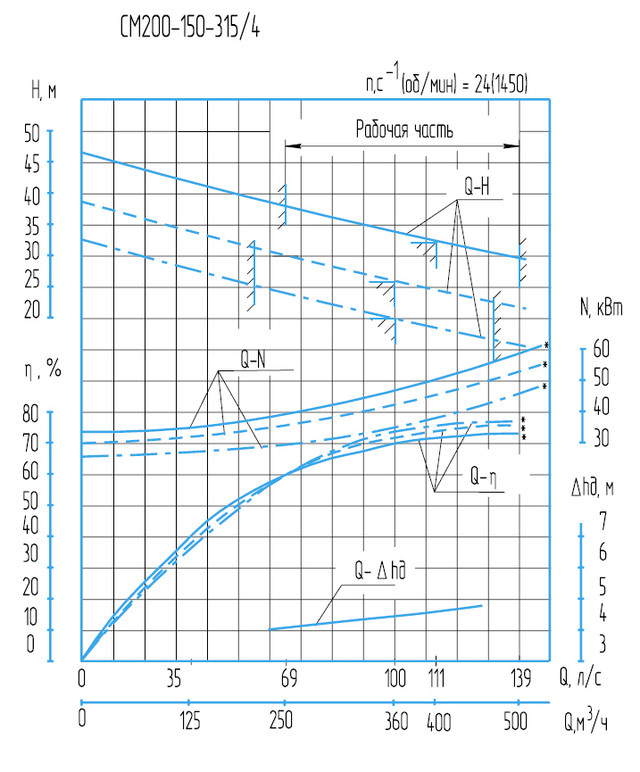

Гідравлічна характеристика насоса СМ 200-150-315/4:

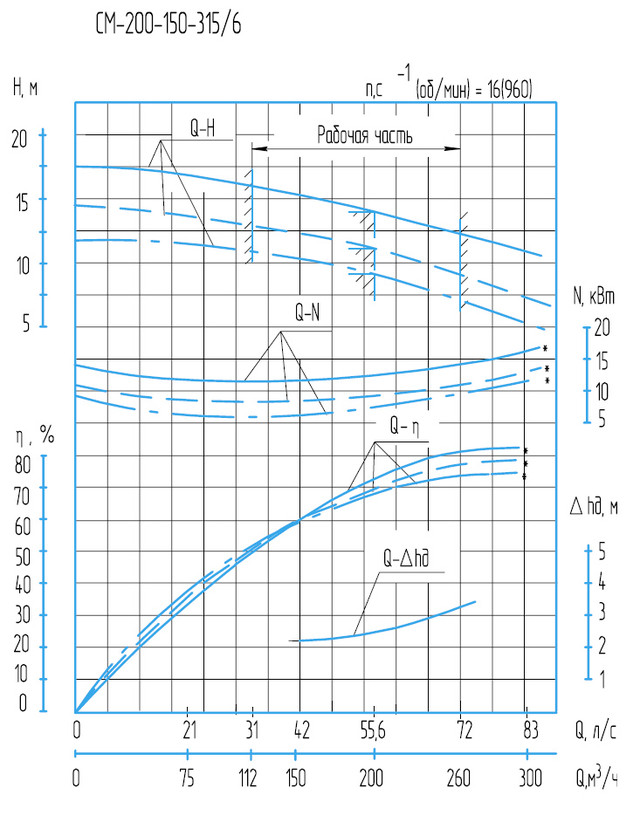

Гідравлічна характеристики насоса СМ 200-150-315/6



Принцип роботи і пристрій:

10 причин вибрати саме нас

1. Унікальний склад запасних частин
2. 11 сервісних центрів у найбільших містах України
3. Екстрені поставки товару (не більше 10 годин з моменту телефонного дзвінка)
4. Модернізація вашого обладнання
5. Портфель галузевих рішень по енергозбереженню
6. Безкоштовні консультації, підбір насоса
7. Виготовлення насосів та комплектуючих по кресленнях замовника
8. 100% гарантія повернення грошей
9. Готівковий і безготівковий розрахунок акредитив і розстрочка
10. Вашим замовленням займається персональний менеджер



СМ, 2СМ, СМС:

Фекальні насоси, стічно-массные, призначені для перекачування забруднених рідин. Принцип роботи насосів ідентичний відцентровим, тільки у фекальних насосів ширше лопатки робочого колеса, що запобігає його засмічення. Ще у насосів СМ і 2СМ зроблені спеціальні ревізійні люки, через які можна дістатися до важкодоступних місць. Насоси СМС це насоси де застосовано робоче колесо вільно-вихрового типу, це дає насосу можливість перекачувати практичні будь-які (які можуть потрапити всередину) тверді включення та інші сторонні предмети, засоряющее робочу камеру насоса. Таке зазвичай відбувається при використанні відкритих і закритих коліс відцентрового типу. Так само насоси СМС не поступаються насосів СМ і 2 СМ у своїх енергетичних якостях. Якщо вас цікавить енергозбереження, то варто замінити насос СМ, насосом ідентичного типорозміру 2СМ. Насоси широко використовуються як надійні помічники для перекачування забруднених рідин.



Продуктивність і напір:

Продуктивність (подача) Q (м3/с) визначається об'ємом рідини, що подається насосом в нагнітальний трубопровід в одиницю часу.

Напір Н (м)- висота, на яку може бути піднятий 1 кг рідини за рахунок енергії, що повідомляється їй насосом.

Н = h + рн – рвс/ρg

Напір насоса

Корисна потужність Nп, затрачувана насосом на повідомлення рідини енергії, дорівнює добутку питомої енергії Н на ваговий витрата рідини γQ:

Nп = γQН = ρgQН

де

ρ (кг/ м3) – густина рідини,що перекачується,

γ(кгс/ м3) – питома вага рідини.
