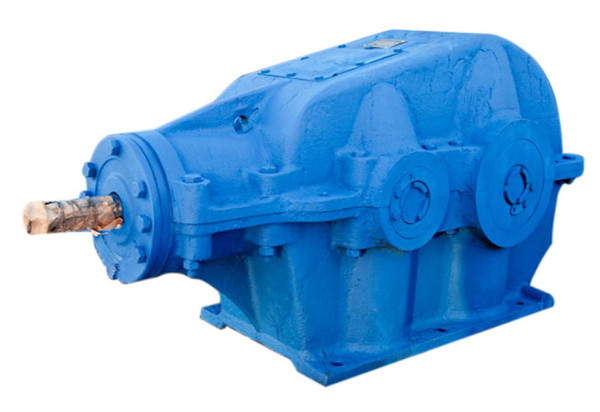

Редуктор КЦ-200-20-41-Ц

Призначення.

Редуктори коническо-циліндричні двоступінчасті, призначені для використання у виробах підйомно-транспортного обладнання.

Умови застосування:

Призначені для експлуатації в мікрокліматичних районах з помірним (кліматичне виконання У), а також сухим і вологим тропічним (Т) кліматом і категорії розміщення 2 по ГОСТ 15150 в наступних умовах: навантаження постійна або змінна, одного напряму і реверсивна; постійна робота з періодичними зупинками; обертання валів в будь-яку сторону.

Редуктори серії КЦ розраховані на тривалий безперервний режим роботи при 600, 1000, 1500 обертів за хвилину вхідного вала. При роботі з іншими числами обертів потужність редуктора знаходиться шляхом інтерполяції.

Приклад позначення редуктора при замовленні:

КЦ1– 300 – 20 – 41 ЦЦ У2

У2 – кліматичне виконання і категорія розміщення
ЦЦ – варіант виконання кінця вхідного і вихідного валу відповідно
41 – варіант складання
20 – номінальна передаточне число
300 – міжосьова відстань
КЦ1 – тип редуктора

Технічні характеристики:

найменування технічних характеристик	тип редуктора
	КЦ1-200	КЦ1-250	КЦ1-300	КЦ1-400	КЦ1-500
передавальні числа	6,3; 10; 14; 20; 28
допускається консольне навантаження, на тихохідному валу, Н	5100	7000	12000	18000	25000
номінальний обертальний момент на тихохідному валу, Н•м	520	1200	2100	5300	9000
ККД	0,94
маса, кг	186	391	474	980	1740



Габаритні і приєднувальні розміри:





тип редуктора	Аwt	A	A1	B	H	H1	h
КЦ1-200	200	375	250	300	435	225	20
КЦ1-250	250	480	325	375	515	265	25
КЦ1-300	300	545	350	450	607	315	25
КЦ1-400	400	810	450	526	705	320	35
КЦ1-500	500	990	550	630	877	400	40
тип редуктора	h1	L	L1	L2	L3	L4	d	n
КЦ1-200	-	900	480	85	460	247	17	4
КЦ1-250	-	1170	600	120	625	320	22	4
КЦ1-300	-	1275	680	120	625	385	22	6
КЦ1-400	95	1705	930	212	848	452	26	8
КЦ1-500	100	2085	1160	250	1030	544	33	8



Варіанти складання:





Приєднувальні розміри вхідних і вихідних валів:

виконання Ц – циліндричний:





тип редуктора	вал	d	I	b	t
КЦ1-200	вих	45	80	14	48,5
КЦ1-250		55	110	16	59
КЦ1-300		70	140	20	74,5
КЦ1-400		90	170	25	95
КЦ1-500		110	210	28	116



виконання До – конічний:





тип редуктора	швидкохідний вал
	d	d1	I	I1	b	t
КЦ1-200	40	M24x2,0	110	82	10	20,9
КЦ1-250	50	M36x3,0	110	82	12	26
КЦ1-300	50	M36x3,0	110	82	12	26
КЦ1-400	60	М42х3,0	140	105	16	31,5
КЦ1-500	90	М64х4,0	170	130	22	46,8



виконання М – муфтовий:





тип редуктора	b	d	d1	d2	d3	L	I	I1	зачеплення
									m	z
КЦ1-200	20	126	80	70F8	90	219	14	45	3	40
КЦ1-250	25	150	90	80F8	105	267	14	48	3	48
КЦ1-300	25	174	110	80F8	120	325	14	55	3	56
КЦ1-400	35	232	140	120F8	170	370	14	60	4	56
КЦ1-500	35	232	140	120F8	170	422	14	60	4	56
