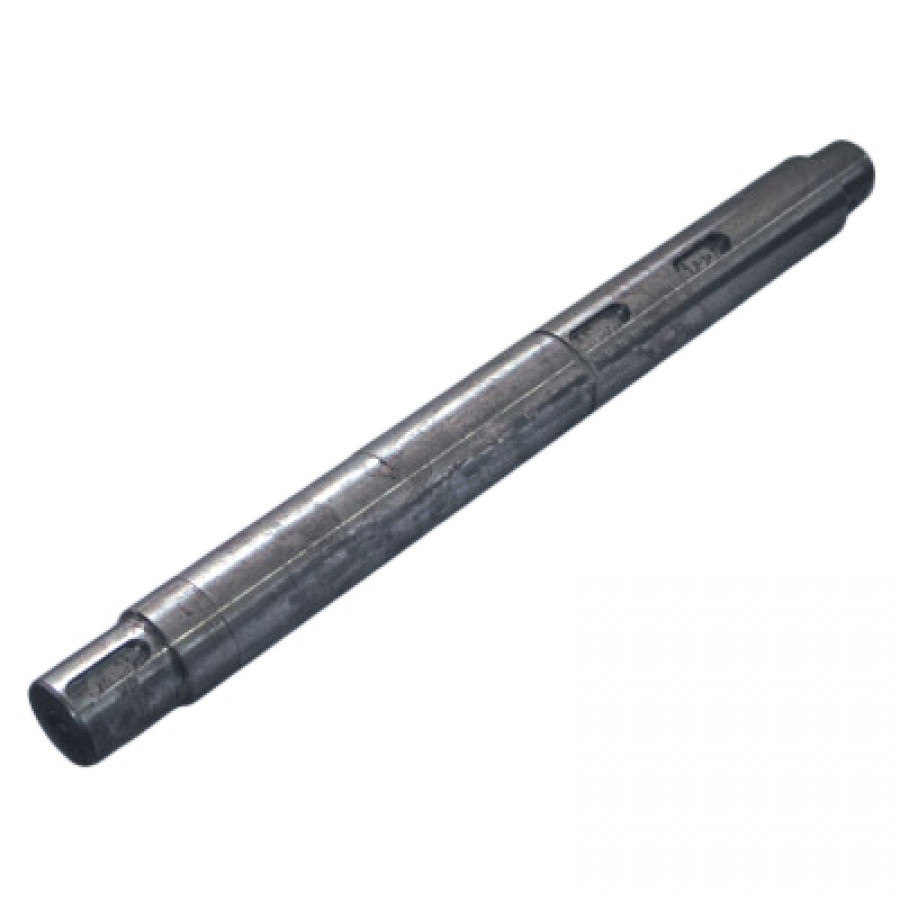

Вал на насос СЦЛ-20-24 Г (правий)

насос сцл 20-24 г, або насосний агрегат асцл 20-24 р ― прекрасний самовсмоктуючий (до 6 метрів) агрегат, вибухобезпечне виконання корпусу і муфти (виготовлені з алюмінію, бронзи), торцеве ущільнення. термін служби 10 років. самоцентровка вихрового робочого колеса.

ви з нами:

гарантовано отримуєте насос без дефектів
отримуєте фотографії насоса перед його відвантаженням
плюс! своєчасно обмінюємося документами кур'єрською поштою за наш рахунок

принцип роботи і пристрій:

Основними деталями насоса є корпус 10, кришка корпусу 2, кришка проміжна 3, колесо робоче самовсмоктувальний 16, відцентрове колесо робоче 14, ковпак 28, вал 17, торцеве ущільнення 59. Корпус 10 насоса має осьовий підведення до колеса відцентровому 14. Відвід від робочого колеса самовсмоктуючого 16 забезпечують кришка корпусу 2 і кришка проміжна 3, остання розділяє внутрішню порожнину корпусу на дві частини. Вал 17 спирається на підшипники 50 і 51 Підшипники закриваються кришками задній глухий 20 і передній 58 з розточенням підвал. Герметичність насоса забезпечується гумовими кільцями 41, 42, 43, торцевими ущільненнями 59 і манжетою 60. Торцеве ущільнення кріпиться на валу насоса за допомогою штифта 36. Пружина 8 притискає кільце обертається в до кільця нерухомому 5, забезпечуючи герметичність. Герметичність між валом і кільцем обертовим забезпечується гумовим кільцем 7. Герметичність між кільцем нерухомим 5 і корпусом ущільнення 11 забезпечується гумовим кільцем 4. Кільце нерухоме 5 стопориться щодо корпусу ущільнення штифтом 34. Витоку відводяться через отвори в кришці корпусу 2 і корпусі насоса 10. До корпусу насоса кріпиться ковпак 28. Всмоктуючий фланець насоса виконаний в корпусі 10, напірний ― в ковпаку 28. Перед пуском в насос необхідно залити рідину, що перекачується. У момент пуску рідина, наявна в насосі, захоплюється колесом відцентровим 14 і по перевідному каналу відкидається в ліву порожнину корпусу 10 до колеса самовсмоктуючому 16, яке частково витісняє рідину в ковпак 28. За рахунок витісненої рідини в насосі утворюється вакуум, а на усмоктувальної лінії надходить повітря. В корпусе 10 воздух смешивается с перекачиваемой жидкостью, образуя эмульсию, которая вытесняется колесом самовсасывающим 16 в колпак 28. При прохождении эмульсии через воздухоотвод 1 воздух отделяется от жидкости и собирается в верхней части колпака, жидкость поступает обратно в камеру колеса самовсасывающего 16. Этот процесс происходит непрерывно до тех пор, пока всасывающая линия насоса не освободится от воздуха и перекачиваемая жидкость не поступит в насос. При прохождении через центробежное колесо 14 и колесо самовсасывающее 16 жидкость, поступившая в насос, приобретает механическую энергию и поступает в напорный трубопровод. Освободившееся пространство немедленно заполняется новой порцией жидкости. Этот процесс при работе насоса происходит непрерывно.

10 причин выбрать именно нас

1. уникальный склад запасных частей
2. 11 сервисных центров в крупнейших городах украины
3. экстренные поставки товара (не более 10 часов с момента телефонного звонка)
4. модернизация вашего оборудования
5. портфель отраслевых решений по энергозбережению
6. бесплатные консультации, подбор насоса
7. изготовление насосов и комплектующих по чертежам заказчика
8. 100% гарантия возврата денег
9. наличный и безналичный расчет аккредитив и рассрочка
10. вашим заказом занимается персональный менеджер

Основные характеристики
