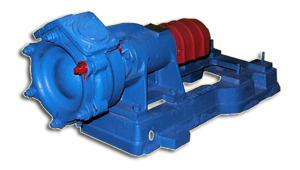

Насос ВК 2/26, ВКС 2/26, ВКО 2/26

Опис ВК 2/26, ВКС 2/26, ВКО 2/26

Вихрові насоси консольні ВК, ВКС, ВКО призначені для перекачування води і схожих за властивостями рідин, в залежності від матеріалу проточної частини і хімічно агресивних рідин. Відмінні самовсмоктуючі характеристики і дуже високий напір щодо подачі.


Вихрові насоси ВК, ВКС, ВКО та агрегати електронасосні на їх основі призначені для перекачування води, нейтральних, хімічно активних рідин, у яких матеріали проточної частини не допускають лінійну швидкість суцільної корозії більше 0,1 мм/рік по ГОСТ 9.908-85 з кінематичною в'язкістю до 36x10-6 м2/с (36 сСт) з вмістом твердих включень не більше 0,01% за масою і розміром не більше 0,05 мм. Температура середовища — А (-15 До +85°С), Б і К (-40 +85°С).

Насоси відносяться до виробів класу 1 (відновлювані) по ГОСТ 27.003-90 і випускаються в кліматичному виконанні У3.1, У2 і Т2 по ГОСТ15150-69. Насоси виготовляються з сальниковим ущільненням валу і не допускають перекачування горючих, шкідливих і легко займистих рідин.

Насоси ВК, ВКС, ВКО (агрегати) не призначені для експлуатації у вибухо і пожежонебезпечних виробництвах.



СТРУКТУРИ УМОВНОГО ПОЗНАЧЕННЯ

Приклад: насос ВКС 2/26 Б – У2

ВКС - вихровий, консольний, самовсмоктуючий
2 - подача, л/з
26 - напір, м
; Б - умовне позначення матеріалу: А – чавунне; Б – бронзове; К – нержавіюче
У2 - кліматичне виконання і категорія розміщення

Приклад: насос ВКО 2/26 А – У3.1 ТУ 26-06-1213-81

ВКО - вихровий, консольний, що обігрівається (охолоджується)
2 - подача, л/з
26 - напір, м
А - умовне позначення матеріалу: А – чавунне; Б – бронзове; К – нержавіюче
У3.1 ТУ 26-06-1213-81 - кліматичне виконання і категорія розміщення

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ ВК 2/26, ВКС 2/26, ВКО 2/26



Параметр

Значення

Висота самовсмоктування, м	4
Тривалість самовсмоктування, з	600
Подача, м3/год	7.2
Напір, м	26
Допустимий кавітаційний запас,м	5
Споживана потужність, кВт	4.6
Напруга, В	220, 380, 660
ККД насоса, %	33
ККД агрегату, %	26
Тиск на вході в насос, Мпа	0.25
Рід струму	змінний
Частота струму, Гц	50

Креслення ВК 2/26, ВКС 2/26, ВКО 2/26:

ГАБАРИТНІ РОЗМІРИ НАСОСА

розміри в мм																		маса, кг, для виконань
L	L1	B	B1	B2	H	H1	H2	A	A1	D0	D	D1	d	d1	h	l	R	А	Б	До
422	95	190	100	-	250	107	-	122	-	40	80	100	M12	25	28	50	-	29.7	33.5	31.8

ГАБАРИТНІ РОЗМІРИ АГРЕГАТУ

марка двигуна	потужність двигуна, кВт	синхрон. частота обертання з-1 (об/хв)	розміри в мм
			L	L1	L2	L3	B	B1	B2	H	H1	H2	A	A1	A2	D	D1	D2	d
АИР100L6	2.2	16(970)	835	580	102	257	300	240	100	344	198	107	379	250	190	100	80	40	М12-7Н
А100L6			863							370
АДМ100L6			835							344
А100Ѕ4	3	24(1450)	820	555						328			365
АИР100Ѕ4			805							344
АДМ100Ѕ4
АИР100L4	4		835	580									379
А100L4			863							375
АДМ100L4			835							344
5А100L4-ОМ2
А112М4	5.5		925	630	109		290	250		388	203		413	240
АИР112М4			885							363
АДМ112М4										366
АИРМ112М4										376
5АМ112М4			930							371

10 причин вибрати саме нас

1. унікальний склад запасних частин
2. 11 сервісних центрів у найбільших містах україни
3. екстрені поставки товару (не більше 10 годин з моменту телефонного дзвінка)
4. модернізація обладнання
5. портфель галузевих рішень по енергозбереженню
6. безкоштовні консультації, підбір насоса
7. виготовлення насосів та комплектуючих по кресленнях замовника
8. 100% гарантія повернення грошей
9. готівковий і безготівковий розрахунок акредитив і розстрочка
10. вашим замовленням займається персональний менеджер

Пристрій ВК 2/26, ВКС 2/26, ВКО 2/26

Агрегат електронасосний складається з насоса і приводного двигуна, встановлених на загальній фундаментній рамі або плиті і сполучених між собою за допомогою пружної муфти. Насоси ВК, ВКС і ВКО – вихрові, одноступінчасті, горизонтальні, консольні. Переміщення рідкої середовища по кільцевому каналу і надання їй необхідної енергії здійснюється робочим колесом, яке представляє собою диск з радіально розташованими лопатками. Розміри гідравлічної частини змінюються в залежності від типорозміру насоса, але конструкція всіх насосів однакова. Робоча камера проточної частини насоса виконана в корпусі і кришці корпуса і являє собою кільцевий канал, сполучені з вхідним і вихідним патрубками насоса. Усмоктувальна і напрямна частина каналу розділені перемичкою (відсікачем). Робоче колесо, закріплене на валу шпонкою, має можливість вільного переміщення в осьовому напрямку. Наявні в диску отвори дозволяють розвантажити робоче колесо від осьових сил. Вал насоса обертається в двох шарикопідшипникових опорах, встановлених в кронштейні насоса. Для зниження протікання перекачуваного продукту в навколишнє середовище в корпусі насоса встановлюється сальникове набивання. У насосів ВКЗ до вихідного патрубка приєднується ковпак напірний, що забезпечує можливість самовсмоктування. У насосів ВКО кришка обігріву з кришкою і диск обігріву з корпусом утворюють камеру обігріву, в яку підводиться пара або охолоджуюча рідина. Напрям обертання ротора для насоса байдуже, і визначається лише станом трубопроводів і обов'язковою умовою переміщення рідини від всмоктувального до напірного трубопроводу по великій дузі.

ЗАСТОСУВАННЯ ВК 2/26, ВКС 2/26, ВКО 2/26

• Перекачування продуктів переробки нафти, рідин і середовищ в технологічних процесах підприємств нафтопереробної та хімічної галузі, суднобудуванні

• Перекачування нейтральних, слабоагресивних, шкідливих і вибухонебезпечних рідин в технологічних процесах на підприємствах гірничо-металургійної галузі, теплової та атомної енергетики
